در مهندسی مکانیک، پمپ‌ها و کمپرسورها به‌عنوان اجزای کلیدی انتقال انرژی مایع و گاز، نقش بنیادینی در صنایع مختلف ایفا می‌کنند. طراحی بهینه این دستگاه‌ها نه تنها موجب ارتقای کارایی سیستم می‌شود، بلکه به کاهش هزینه‌های عملیاتی، بهبود پایداری محیطی و افزایش طول عمر تجهیزات منجر می‌گردد. در ادامه، به بررسی مفصل اصول طراحی، انواع رایج و نکات کلیدی در انتخاب پمپ و کمپرسور می‌پردازیم.

مقدمه‌ای بر پمپ‌ها و کمپرسورها

پمپ‌ها برای جابجایی مایعات از نقطه‌ای به نقطه دیگر با افزایش فشار یا حجم کار می‌کنند، در حالی که کمپرسورها گازها را فشرده می‌سازند تا انرژی پتانسیل آن‌ها افزایش یابد. هر دو دستگاه بر پایه قوانین ترمودینامیک و مکانیک سیالات عمل می‌کنند و برای هر کاربرد خاصی باید با دقت انتخاب و طراحی شوند.

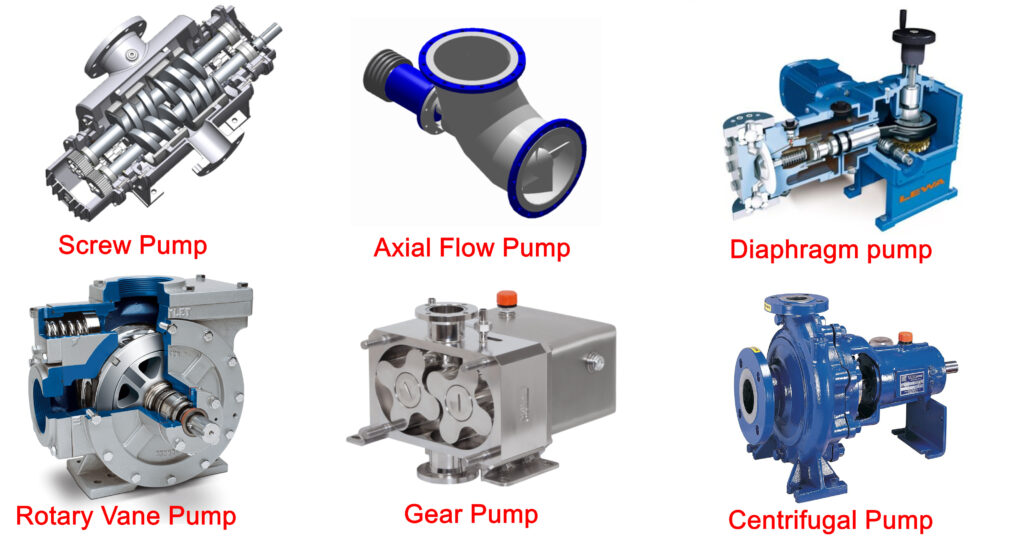

انواع پمپ‌ها

پمپ‌ها بر اساس روش انتقال انرژی به مایع، ساختار مکانیکی و کاربردهای صنعتی به دسته‌های متعددی تقسیم می‌شوند. در جدول زیر، مهم‌ترین انواع پمپ‌ها به همراه ویژگی‌های کلیدی آن‌ها آورده شده است:

• پمپ‌های گریز از مرکز (Centrifugal): با استفاده از پره‌های چرخان، انرژی جنبشی به مایع منتقل می‌شود؛ مناسب برای جریان‌های بزرگ با فشار متوسط.
• پمپ‌های جابجایی مثبت (Positive Displacement): شامل پمپ‌های دندانه‌دار، پیستونی و دیافراگمی؛ برای فشارهای بالا و جریان‌های ثابت ایده‌آل هستند.
• پمپ‌های ویبره (Vane): پره‌های لغزان داخل یک محفظه ثابت؛ عملکردی ترکیبی بین گریز از مرکز و جابجایی مثبت.
• پمپ‌های توربینی (Turbo): از پره‌های پرسرعت برای فشرده‌سازی مایعات با ویسکوزیته بالا استفاده می‌کند.

معیارهای انتخاب پمپ مناسب

در مرحله طراحی، مهندسان باید به عوامل زیر توجه کنند:

• دبی مورد نیاز (m³/h)
• ارتفاع کل (Head) یا فشار خروجی مورد انتظار
• ویسکوزیته و چگالی مایع
• نوع سیال (آب، روغن، مواد شیمیایی)
• شرایط عملیاتی (دمای کار، فشار)
• کارایی (Efficiency) و هزینه‌های نگهداری

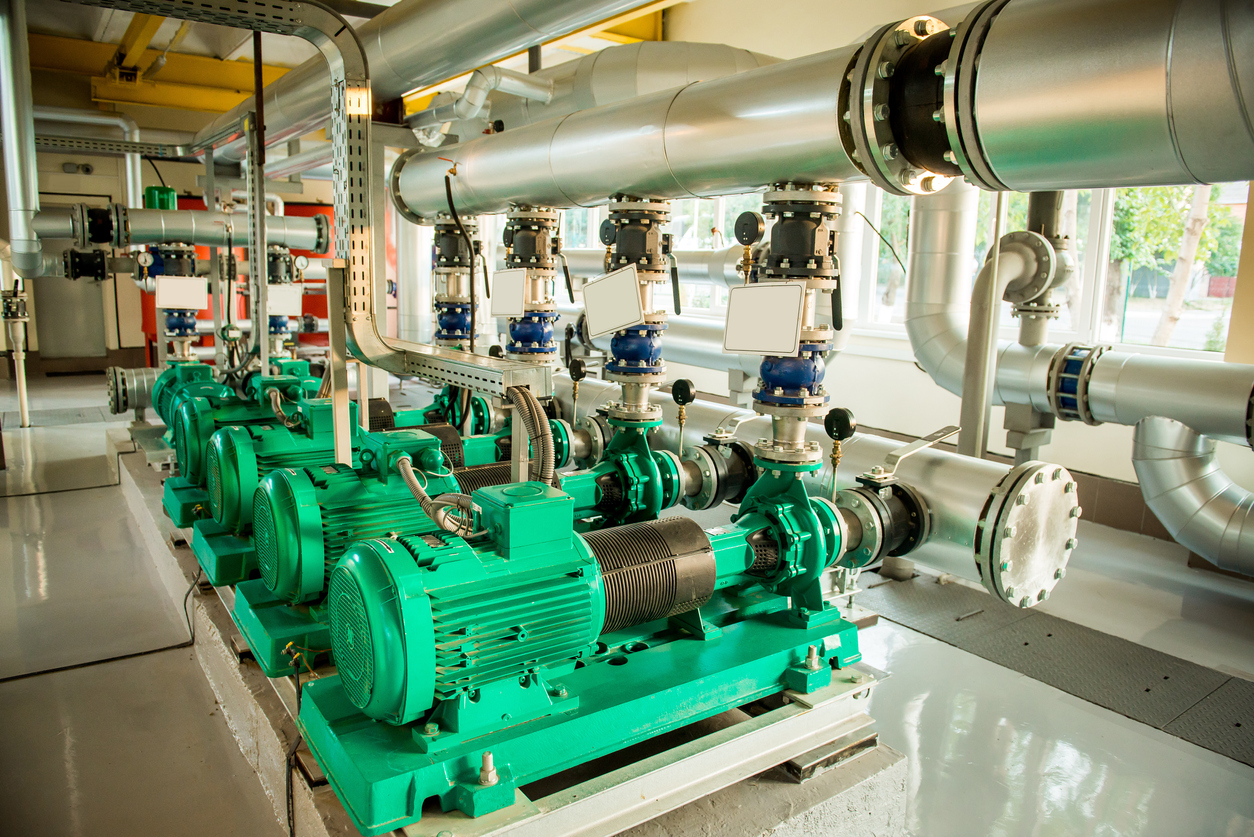

اصول طراحی پمپ گریز از مرکز

طراحی یک پمپ گریز از مرکز به‌دقت محاسبه هندسه پره‌ها، سرعت چرخش، و نسبت‌های هندسی بستگی دارد. ابتدا باید نقشه منحنی عملکرد (Head‑Flow Curve) بر اساس نیازهای سیستم رسم شود. سپس، با استفاده از معادلات دینامیک سیالات، قطر پره، تعداد پره‌ها و زاویه پره تعیین می‌گردد.

یکی از مهم‌ترین پارامترهای طراحی، عدد بی‌رزنی (Specific Speed) است که به مهندسین امکان مقایسه پمپ‌های مختلف با یکدیگر را می‌دهد. عدد بی‌رزنی برابر است با:

Ns = (N √Q) / H^0.75

که در آن N سرعت چرخشی (rpm)، Q دبی (m³/h) و H ارتفاع کل (m) می‌باشند. مقادیر Ns بین 500 تا 3000 نشان‌دهنده پمپ‌های گریز از مرکز با کارایی بهینه هستند.

محاسبه توان مصرفی

توان الکتریکی مورد نیاز برای رانندگی پمپ، از رابطه زیر به‌دست می‌آید:

P = (ρ g Q H) / η

در این معادله ρ چگالی مایع، g شتاب گرانشی، η کارایی کلی پمپ (معمولاً بین 0.6 تا 0.85) و سایر پارامترها همانند قبل هستند. استفاده از موتورهای با راندمان بالا و بهینه‌سازی طراحی هیدرولیک می‌تواند به‌طور چشمگیری مصرف انرژی را کاهش دهد.

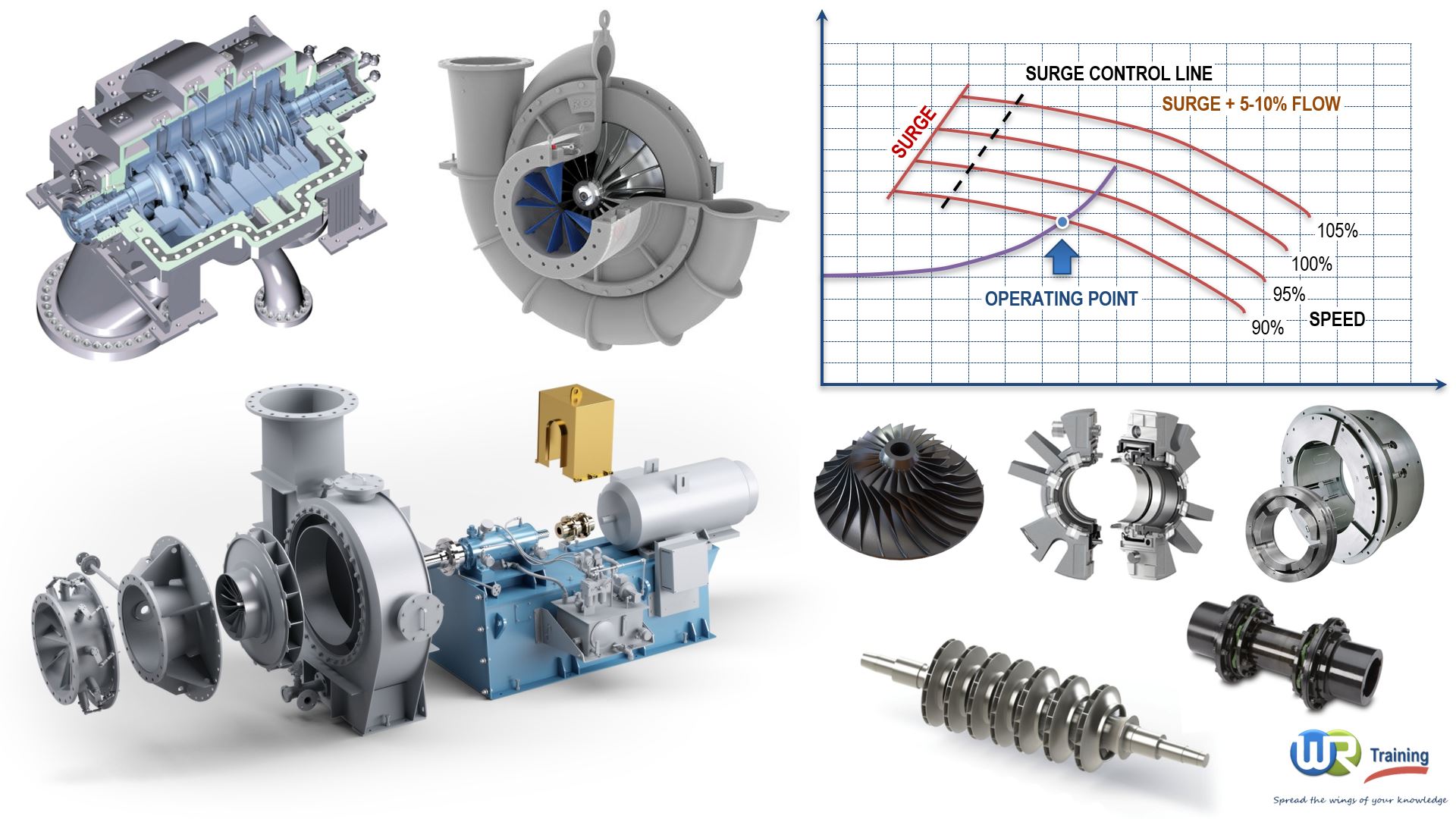

انواع کمپرسورهای گاز

کمپرسورهای گاز نیز به‌صورت گسترده‌ای در صنایع نفت، گاز، پتروشیمی و تهویه مطبوع به‌کار می‌روند. این دستگاه‌ها به دو دسته اصلی تقسیم می‌شوند: کمپرسورهای جابجایی مثبت و کمپرسورهای دینامیک.

• کمپرسورهای پیستونی: از پیستون‌های متناوب برای فشرده‌سازی گاز استفاده می‌کند؛ برای فشارهای بالا و حجم‌های کم مناسب است.
• کمپرسورهای اسکرال (Screw): دو پروانه مارپیچی به‌هم‌پوشانی فشرده می‌شوند؛ عملکردی پیوسته و کم‌نوسان داشته و برای فشارهای متوسط تا بالا مناسب است.
• کمپرسورهای روتوریک (Rotary Vane): پره‌های لغزان داخل یک محفظه؛ برای فشارهای کم تا متوسط و جریان‌های ثابت ایده‌آل است.
• کمپرسورهای توربینی (Centrifugal): مشابه پمپ‌های گریز از مرکز، برای حجم‌های بزرگ گاز با فشار متوسط به کار می‌روند.

نکات کلیدی در طراحی کمپرسور

در طراحی کمپرسور، موارد زیر حائز اهمیت است:

• محدوده فشار خروجی (از فشار جذب تا فشار نهایی)
• دمای گاز پیش و پس از فشرده‌سازی (تأثیرات ترمودینامیکی)
• آزمون‌های کارایی (Isentropic Efficiency) برای ارزیابی عملکرد حرارتی
• انتخاب مواد سازنده مقاوم در برابر خوردگی گازهای خاص (مثلاً گازهای هیدروکربنی)
• سیستم خنک‌سازی (آب یا هوا) برای جلوگیری از بیش‌گرمایی قطعات داخلی

فرآیند گام‌به‌گام طراحی

طراحی یک پمپ یا کمپرسور موفق از چند مرحله اصلی تشکیل می‌شود:

1. تحلیل نیازها: تعیین دبی، فشار، نوع سیال یا گاز، و شرایط عملیاتی.
2. انتخاب نوع دستگاه: بر مبنای تحلیل نیازها، تصمیم به استفاده از پمپ گریز از مرکز، پیستونی یا اسکرال می‌گیریم.
3. محاسبه پارامترهای هیدرولیک/ترمودینامیکی: استفاده از معادلات اساسی برای تعیین ارتفاع کل، عدد بی‌رزنی، کارایی و توان مورد نیاز.
4. طراحی جزئیات مکانیکی: انتخاب مواد، طراحی پره‌ها یا پروانه‌ها، تعیین قطر شفت، بلبرینگ‌ها و محفظه.
5. ارزیابی ساختاری: بررسی فشارهای محوری، استحکام شفت، ارتعاشات و طول عمر قطعات با استفاده از نرم‌افزارهای FEM.
6. تست و بهینه‌سازی: ساخت نمونه اولیه، آزمایش در شرایط واقعی، بهبود طراحی بر پایه نتایج تست.

خطاهای رایج و راهکارهای پیشگیری

در طول فرآیند طراحی، برخی اشتباهات می‌توانند کارایی و دوام دستگاه را به‌طور جدی تحت‌تأثیر قرار دهند:

• اندازه‌گیری نادرست دبی یا فشار: استفاده از حسگرهای دقیق و انجام محاسبات پیش‌تحلیلی می‌تواند این خطر را کاهش دهد.
• نادیده گرفتن اثرات ویسکوزیته: برای سیالات با ویسکوزیته بالا، انتخاب پره‌های مناسب و افزایش سرعت چرخش ضروری است.
• عدم توجه به ارتعاشات: طراحی شفت با استفاده از روش‌های دینامیک و افزودن قطعات دمپر می‌تواند از خرابی‌های مکانیکی جلوگیری کند.
• استفاده از مواد ناصحیح: در محیط‌های خورنده یا دمایی بالا، مواد مقاوم مانند فولادهای خاص یا آلیاژهای نیکل باید انتخاب شوند.

نتیجه‌گیری

طراحی پمپ‌ها و کمپرسورها در مهندسی مکانیک ترکیبی از دانش نظری (ترمودینامیک، مکانیک سیالات) و مهارت عملی (محاسبه هندسی، انتخاب مواد) است. با پیروی از اصول علمی، استفاده از ابزارهای شبیه‌سازی پیشرفته و رعایت نکات کلیدی در مراحل مختلف، می‌توان دستگاه‌هایی با کارایی بالا، هزینه نگهداری کم و عمر طولانی تولید کرد. این رویکرد نه تنها به بهبود عملکرد سیستم‌های صنعتی کمک می‌کند، بلکه نقش مهمی در ارتقای پایداری زیست‌محیطی و کاهش مصرف انرژی ایفا می‌نماید.
