تحلیل مدارهای الکتریکی یکی از مهارت‌های بنیادی مهندسان برق است که بدون تسلط کافی بر این موضوع، توانایی طراحی، بهینه‌سازی و عیب‌یابی سیستم‌های پیچیده‌ای مانند شبکه‌های توزیع انرژی، دستگاه‌های الکترونیکی و پروژه‌های صنعتی به‌دست نمی‌آید. در این مقاله، به‌صورت گام به گام به بررسی اصول نظری، قوانین اساسی، روش‌های تحلیلی و ابزارهای نرم‌افزاری پرداخته و یک مثال عملی برای تثبیت مفهوم ارائه می‌شود.

مفاهیم اولیه و اهمیت تحلیل مدارهای الکتریکی

قبل از ورود به جزئیات فنی، باید درک کرد که هر مدار الکتریکی ترکیبی از منابع (ولتاژ یا جریان) و عناصر منفرد (مقاومت، خازن، سلف، دیود و …) می‌باشد. هدف تحلیل مدار، یافتن مقادیر ناشناخته‌ای همچون ولتاژ گره‌ها، جریان شاخه‌ها و توزیع توان می‌باشد. این اطلاعات برای:

• طراحی ایمن و کارآمد سیستم‌های قدرت.
• بهینه‌سازی مصرف انرژی در دستگاه‌های الکترونیکی.
• تشخیص و رفع خطاهای عملیاتی.

حائز اهمیت است.

قوانین اساسی که پایهٔ تحلیل مدارها را می‌سازند

دو قانون بنیادین که تقریباً تمام روش‌های تحلیلی حول آن می‌چرخند، قانون کیرشوف برای جریان‌ها (KCL) و قانون کیرشوف برای ولتاژها (KVL) هستند. KCL می‌گوید مجموع جریان‌های وارد شده به یک گره برابر مجموع جریان‌های خروجی است؛ در حالی که KVL بیان می‌کند مجموع اختلاف‌های پتانسیل در یک حلقه بسته برابر صفر است.

به‌کارگیری صحیح این قوانین، بستر محاسبهٔ معادلات خطی را فراهم می‌کند که با روش‌های جبری یا عددی قابل حل هستند.

روش‌های متداول تحلیل مدار

در ادامه به مهم‌ترین روش‌های تحلیلی اشاره می‌کنیم که بسته به نوع مدار (خطی یا غیرخطی) و تعداد گره‌ها و شاخه‌ها، انتخاب مناسب می‌سازند.

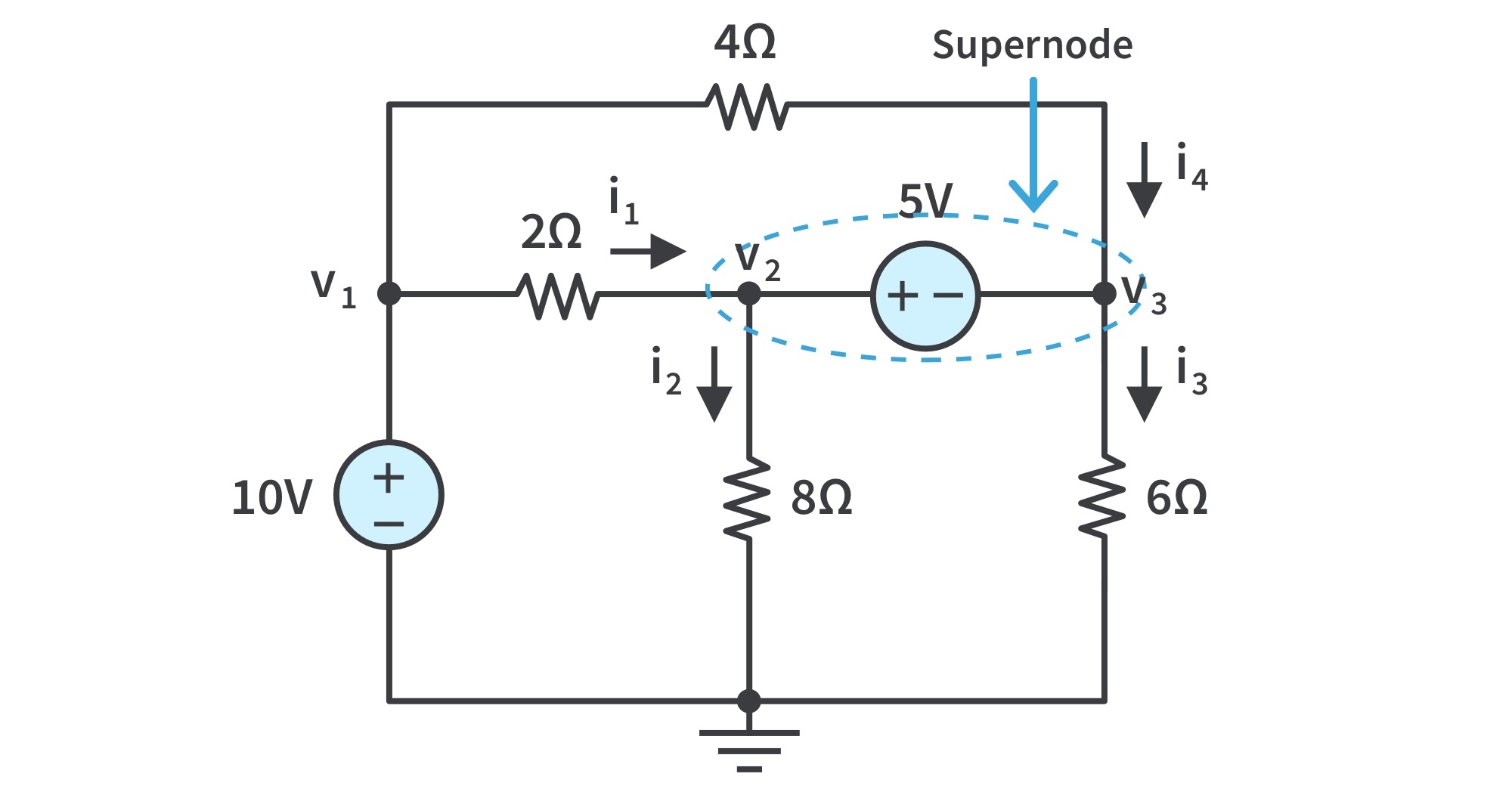

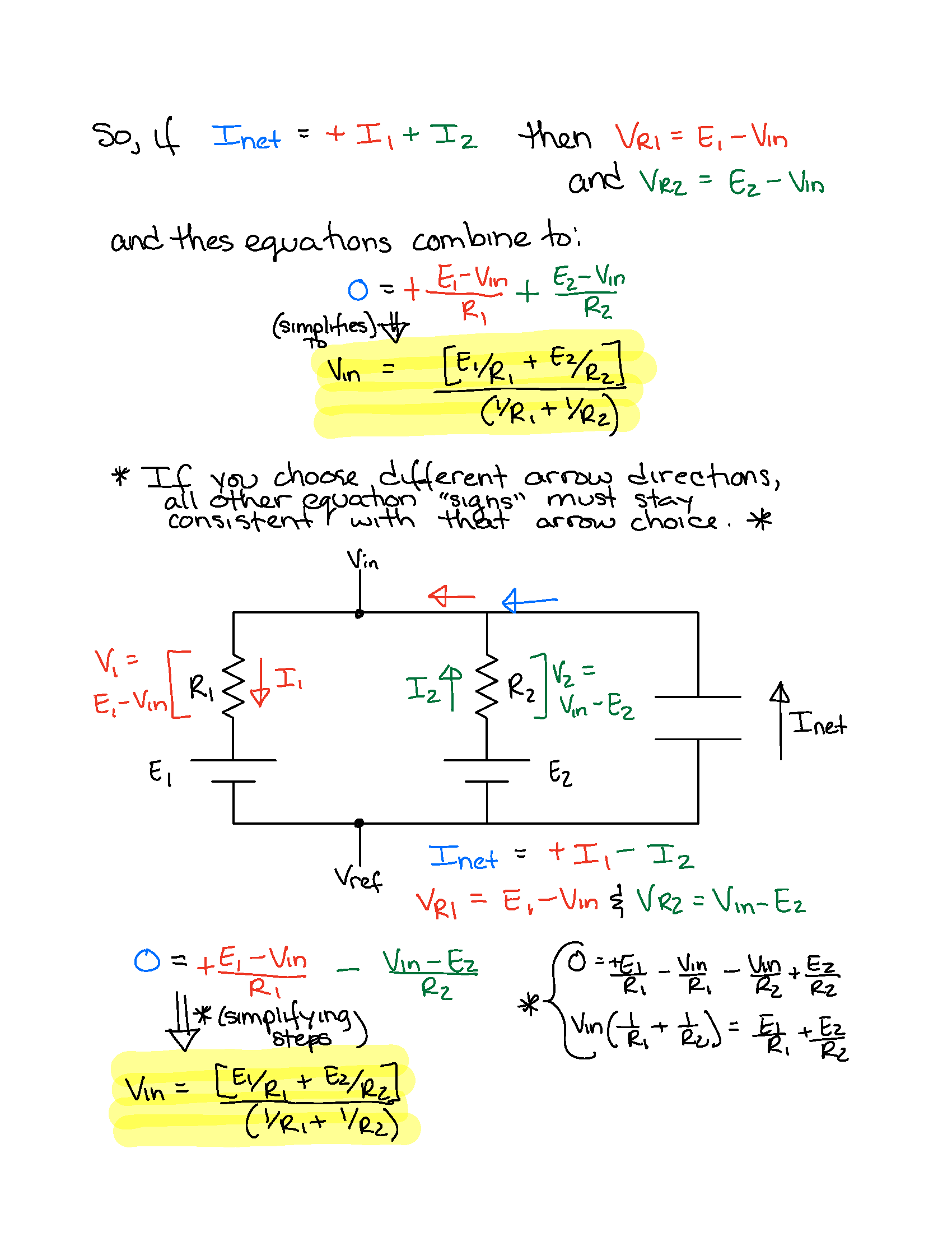

روش نود (Node Voltage Method)

در این روش، به‌جای محاسبهٔ مستقیم جریان‌ها، ابتدا ولتاژهای گره‌های مجهول را تعیین می‌کنیم. برای هر گره، معادلهٔ KCL نوشته می‌شود و سپس با استفاده از قانون اهم (V=IR) جریان‌ها به‌دست می‌آیند. این روش به‌ویژه برای مدارهای دارای تعداد زیاد شاخه‌ها ولی گره‌های محدود مناسب است.

روش مش (Mesh Current Method)

در این تکنیک، به‌جای گره‌ها، حلقه‌های مستقل (Mesh) در نظر گرفته می‌شود و برای هر حلقه معادلهٔ KVL نوشته می‌شود. سپس با حل سیستم معادلات، جریان‌های مش به‌دست می‌آیند که می‌توانند به‌راحتی به جریان‌های شاخه‌ها تبدیل شوند. این روش برای مدارهای دو‌بعدی با تعداد محدود حلقه‌ها مفید است.

در برخی موارد ترکیبی از دو روش فوق (Hybrid Method) به‌کار می‌رود تا از مزایای هر دو بهره‌برداری شود؛ به‌عنوان مثال در مدارهای ترکیبی که شامل منابع ولتاژ و جریان هستند.

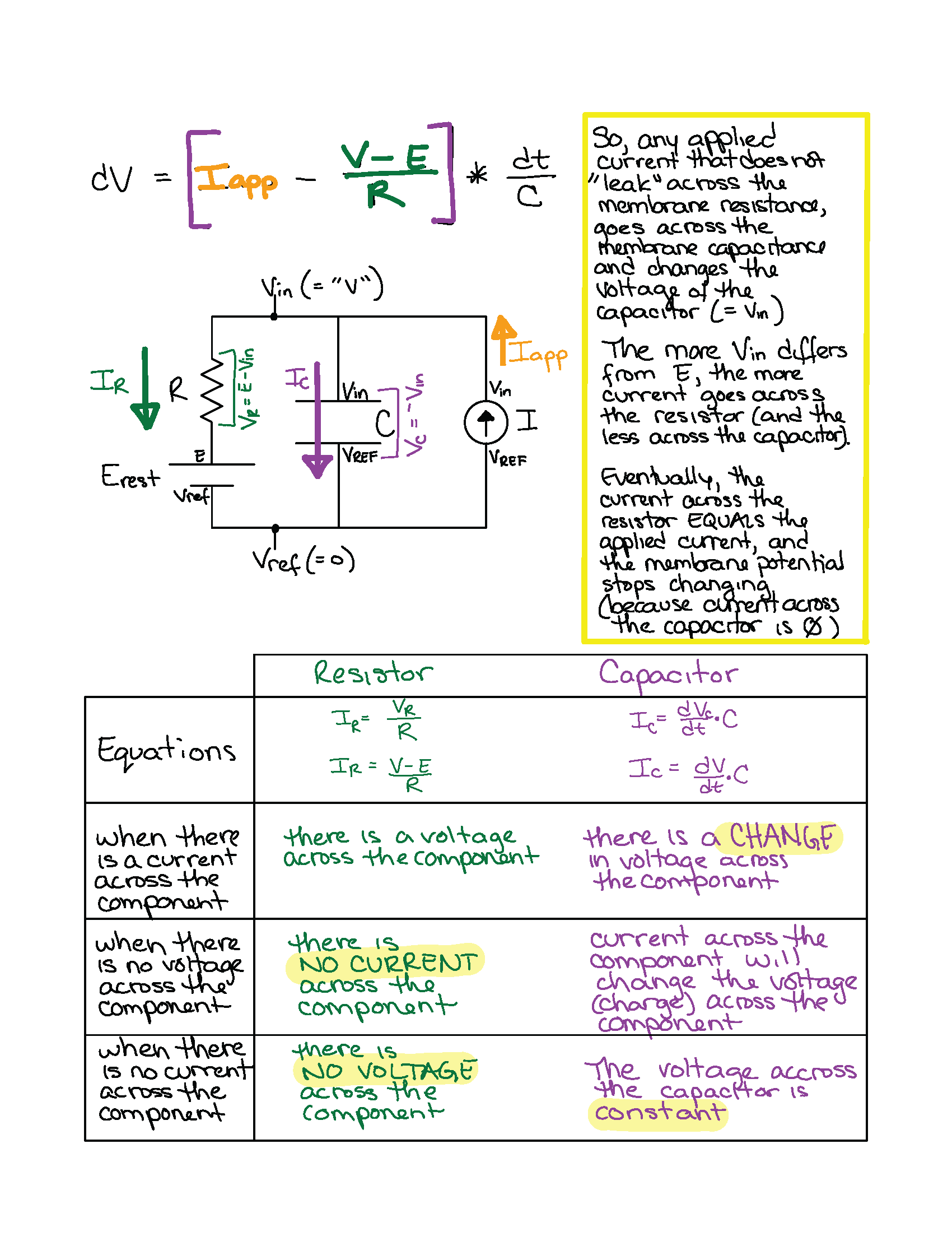

تحلیل زمانی برای مدارهای RC و RL

مدارهای زمان‌دار مانند RC (مقاومت‑خازن) و RL (مقاومت‑سلف) نیازمند درک رفتار دینامیکی سیستم هستند. برای این نوع مدارها، معادلات دیفرانسیل مرتبهٔ اول به‌دست می‌آید که با روش‌های حل معادلات دیفرانسیل (مانند روش لاپلاس) یا با استفاده از نمودارهای زمان‑پاسخ (Transient Response) تحلیل می‌شود.

مفهوم زمان ثابت (Time Constant) که برابر τ = RC یا τ = L/R است، نقش کلیدی در تعیین سرعت واکنش مدار دارد.

مثال عملی: تحلیل یک مدار ترکیبی با منبع ولتاژ و دو شاخه

در این مثال، یک منبع ولتاژ 12 V به دو شاخه موازی متصل است؛ شاخهٔ اول شامل یک مقاومت 4 Ω و یک خازن 10 µF (به‌صورت سری) می‌باشد و شاخهٔ دوم شامل یک مقاومت 6 Ω و یک سلف 0.2 H (به‌صورت سری) است. هدف یافتن جریان کل و ولتاژ خازن در حالت ایستا است.

1. گام ۱: محاسبهٔ امپدانس هر شاخه در حالت DC (خازن به‌صورت کوتاه و سلف به‌صورت مقطع باز).
2. گام ۲: استفاده از قانون تقسیم ولتاژ برای محاسبهٔ ولتاژ در هر شاخه.
3. گام ۳: محاسبهٔ جریان هر شاخه بر پایهٔ قانون اهم.
4. گام ۴: جمع‌بندی جریان‌ها برای به‌دست آوردن جریان کل منبع.

نتیجهٔ محاسبه نشان می‌دهد که ولتاژ خازن در حالت ایستا برابر 12 V است (زیرا خازن در فرکانس صفر به‌صورت یک کوتاه تبدیل می‌شود) و جریان کل برابر 4 A می‌باشد.

نکات کلیدی برای جلوگیری از خطاهای رایج

• بررسی جهت‌گیری منابع: اطمینان حاصل کنید که علامت‌های مثبت و منفی منابع به‌درستی در معادلات وارد شده‌اند.
• استفاده از واحدهای سازگار: همیشه مقادیر را به‌واحد پایه (ولت، آمپر، اهم) تبدیل کنید تا از بروز خطاهای محاسباتی جلوگیری شود.
• دقت در انتخاب روش: برای مدارهای بزرگ، استفاده از نرم‌افزارهای شبیه‌سازی (مانند SPICE) می‌تواند زمان حل را به‌طور قابل‌توجهی کاهش دهد.
• توجه به شرایط اولیه: در مدارهای زمان‌دار، مقادیر اولیه خازن و سلف (ولتاژ و جریان) نقش مهمی در شکل‌گیری پاسخ دارند.

ابزارهای نرم‌افزاری محبوب برای تحلیل مدارهای الکتریکی

امروزه مهندسان برق برای سرعت بخشیدن به فرآیند تحلیل از نرم‌افزارهای پیشرفته‌ای بهره می‌برند. برخی از پرکاربردترین‌ها عبارتند از:

• LTspice: یک شبیه‌ساز رایگان با قابلیت تحلیل AC، DC و transient که به‌ویژه برای مدارهای آنالوگ مناسب است.
• MATLAB/Simulink: ابزارهای قدرتمند ریاضی و شبیه‌سازی که امکان حل معادلات دیفرانسیل و به‌دست آوردن نمودارهای زمان‑پاسخ را فراهم می‌کنند.
• Multisim: محیط گرافیکی با کتابخانهٔ وسیعی از قطعات الکترونیکی که برای آموزش دانشگاهی و طراحی سریع مدارها استفاده می‌شود.

استفاده از این ابزارها نه تنها سرعت کار را افزایش می‌دهد، بلکه به‌دقت نتایج کمک می‌کند و امکان مقایسهٔ نتایج تحلیلی با نتایج شبیه‌سازی را فراهم می‌سازد.

نتیجه‌گیری

تحلیل دقیق مدارهای الکتریکی، پایه‌ای اساسی برای پیشرفت در مهندسی برق است؛ از طراحی انرژی‌های تجدیدپذیر تا توسعه سیستم‌های کنترل پیشرفته. با تسلط بر قوانین کیرشوف، روش‌های نود و مش، و آشنایی با ابزارهای شبیه‌سازی، مهندسان می‌توانند به‌سرعت به‌دست آوردن نتایج صحیح بپردازند و در پروژه‌های واقعی به‌کارگیری مؤثری داشته باشند. به‌کارگیری نکات کلیدی ذکر شده، به‌ویژه در پروژه‌های بزرگ و پیچیده، خطاهای محاسباتی را به‌حداقل می‌رساند و مسیر پیشرفت حرفه‌ای را هموار می‌سازد.
