طراحی نقشه‌های برق ساختمان یکی از مهم‌ترین مراحل در پروژه‌های ساختمانی است؛ چرا که این نقشه‌ها نه تنها مسیرهای عبور کابل‌ها و تجهیزات را مشخص می‌کنند، بلکه پایه‌گذار ایمنی، کارایی و قابلیت گسترش سیستم‌های الکتریکی در آینده می‌باشند. در این مقاله، به‌صورت گام‌به‑گام و با تمرکز بر استانداردهای ملی و بین‌المللی، فرآیند تهیه نقشه‌های برق را بررسی می‌کنیم تا بتوانید با اطمینان بیشتری به طراحی و اجرا بپردازید.

۱. شناخت مفاهیم پایه‌ای در طراحی برق ساختمان

قبل از ورود به جزئیات فنی، لازم است با چند مفهوم کلیدی آشنا شوید:

• بار کلی (Total Load): مجموع توان‌های مورد نیاز برای تمامی دستگاه‌ها و تجهیزات داخل ساختمان.
• منابع تغذیه (Power Sources): شامل شبکه عمومی، ژنراتور اضطراری و منابع تجدیدپذیر مانند خورشیدی یا بادی.
• کدهای حفاظتی (Protective Devices): قطع‌کننده‌های مدار، فیوزها، رله‌های حفاظتی و دستگاه‌های زمین‌گیری.
• قوانین و استانداردها: استانداردهای IEC، NEC و آیین‌نامه‌های ملی برق (مانند آیین‌نامه ملی نصب و راه‌اندازی تاسیسات الکتریکی).

۲. مراحل اصلی طراحی نقشه برق

طراحی نقشه برق به‌صورت یک فرایند تکراری و چند مرحله‌ای انجام می‌شود که هر مرحله بر پایه اطلاعات مرحله قبلی ساخته می‌شود.

۲‑۱. جمع‌آوری داده‌های اولیه

در این مرحله، اطلاعات زیر از مشتری یا مهندس ناظر دریافت می‌شود:

• مساحت کل و تقسیم‌بندی طبقات.
• نوع کاربری هر فضا (آپارتمان، اداری، تجاری یا صنعتی).
• تعداد و نوع وسایل برقی (دستگاه‌های خانگی، لوازم اداری، تجهیزات صنعتی).
• محدودیت‌های ساختاری (دیوارهای حائل، ستون‌ها، مسیرهای عبور کابل).

۲‑۲. محاسبه بارهای الکتریکی

با استفاده از جداول استاندارد، هر دستگاه یا لوازم خانگی به‌صورت یک بار مشخص می‌شود. برای مثال، یک یخچال ۲۵۰ وات، یک لامپ LED ۱۰ وات و یک هیت‌پمپ ۲.۵ کیلووات. سپس این بارها بر اساس فازها (یک‑فاز یا سه‑فاز) ترکیب می‌شوند تا توان کل مورد نیاز برای هر طبقه محاسبه شود.

۲‑۳. تعیین مسیرهای کابل‌کشی

مسیرهای کابل‌کشی باید به‌صورت بهینه و ایمن انتخاب شوند؛ به‌طوری‌که از عبور کابل‌ها در مسیرهای خطرناک (مانند لوله‌های گاز یا هیدرولیک) جلوگیری شود. در این بخش، از نرم‌افزارهای CAD (مانند AutoCAD MEP) برای ترسیم مسیرهای دقیق استفاده می‌شود.

۲‑۴. انتخاب تجهیزات حفاظتی و توزیعی

پس از محاسبه بارها، باید تجهیزات مناسب برای حفاظت و توزیع برق انتخاب شوند. این شامل:

• تبدیل‌کننده‌های فاز (اگر نیاز به تبدیل یک‑فاز به سه‑فاز باشد).
• قطعات حفاظتی اصلی (مانند MCC – Main Control Center).
• کابین‌های توزیع برق (Distribution Boards) در هر طبقه.
• سیستم‌های زمین‌گیری (Earth Rods) و اطمینان از مقاومت زمین کمتر از ۱۰ اهم.

۳. ترسیم جزئیات نقشه‌های برق

در این مرحله، نقشه‌های نهایی تولید می‌شوند. هر نقشه باید شامل اطلاعات زیر باشد:

۳‑۱. نقشه کلی توزیع (General Layout)

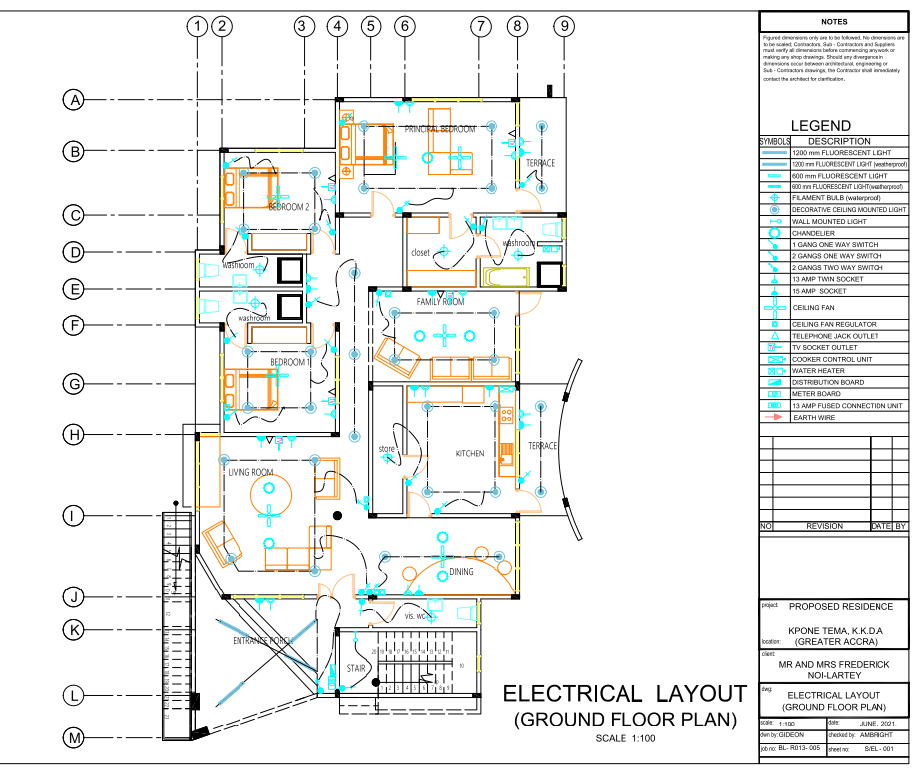

این نقشه، موقعیت کلی تاسیسات، مسیرهای اصلی کابل‌کشی و مکان‌گذاری تابلوهای توزیع را نشان می‌دهد. در ادامه، یک نمونه از این نقشه برای طبقه همکف آورده شده است:

۳‑۲. نقشه‌های جزئی طبقه‌ای (Floor Electrical Plans)

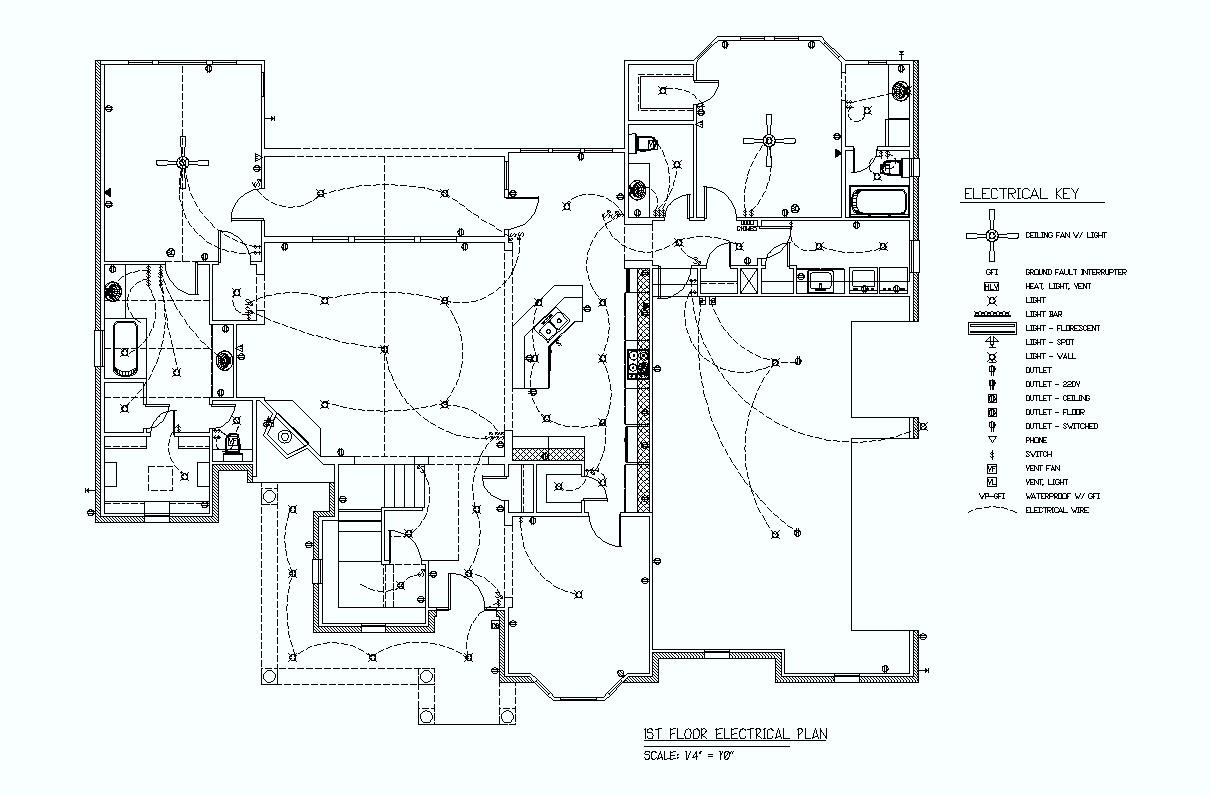

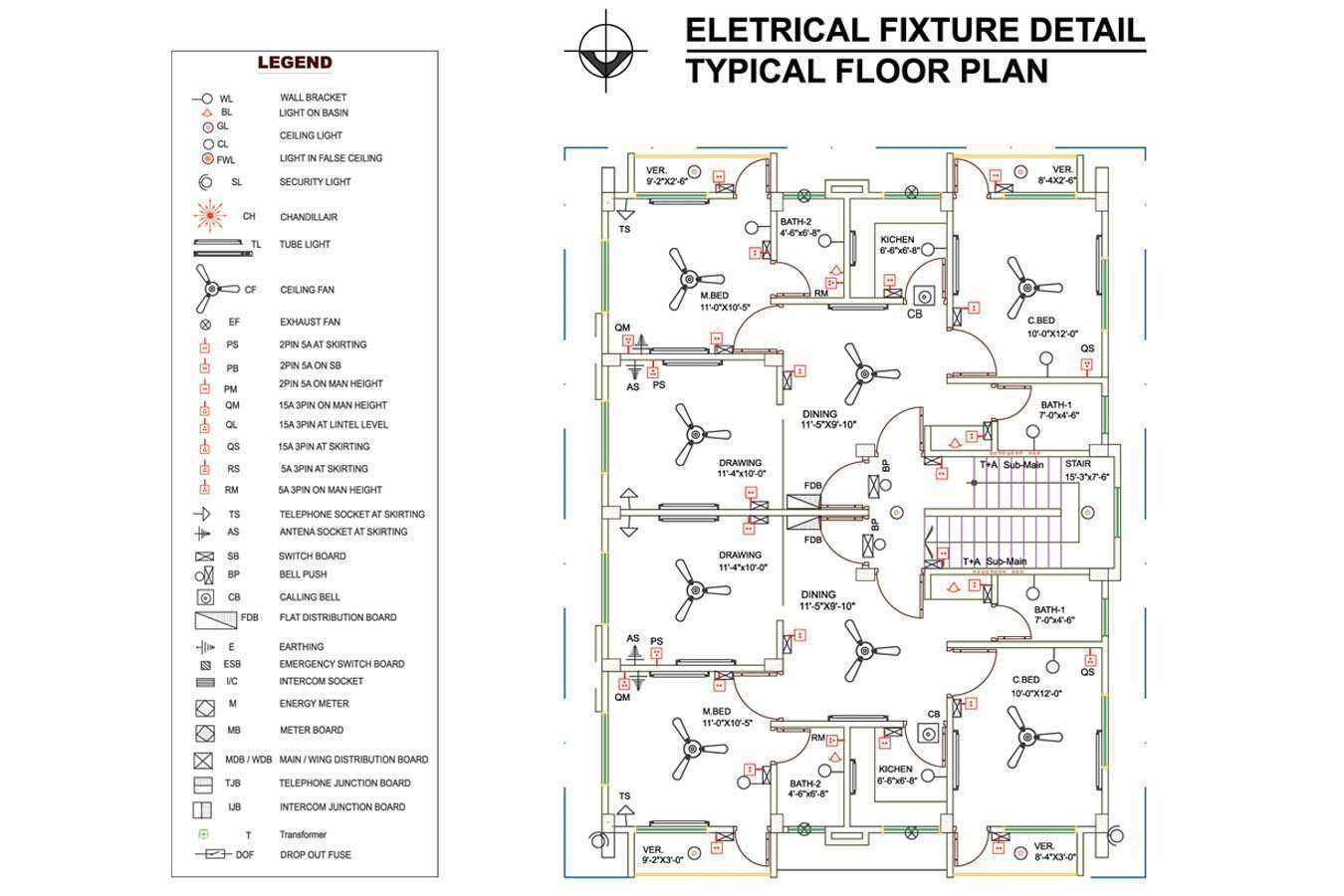

هر طبقه دارای یک نقشه جداگانه است که موقعیت پریزها، کلیدها، لامپ‌ها و سایر تجهیزات را به‌دقت مشخص می‌کند. برای مثال، نقشه طبقه یک می‌تواند به‌صورت زیر باشد:

۳‑۳. نقشه‌های جزئی برای فضاهای خاص

فضاهای با نیازهای الکتریکی ویژه مانند آشپزخانه، سرویس‌های بهداشتی، اتاق‌های سرور و لابراتوارها نیاز به جزئیات بیشتری دارند؛ به‌ویژه در زمینه توزیع خطوط قوی (مانند خط ۲۴۰ ولت برای دستگاه‌های صنعتی).

۴. نکات کلیدی برای بهبود کارایی و ایمنی

• استفاده از کابل‌های با عایق مناسب: برای فضاهای مرطوب یا محیط‌های صنعتی، کابل‌های مقاوم در برابر رطوبت و حرارت انتخاب شود.
• تعیین فواصل مناسب بین پریزها: در فضاهای مسکونی، هر ۲ متر یک پریز نصب شود؛ در فضاهای اداری یا تجاری این فواصل می‌تواند متفاوت باشد.
• یکپارچه‌سازی سیستم‌های حفاظتی: رله‌های حذفی (Earth Leakage Relays) و دستگاه‌های قطع‌کننده اضطراری باید در نقاط کلیدی نصب شوند.
• تست و بازرسی نهایی: پس از اتمام نصب، تمام مدارها باید با دستگاه تست‌کننده (Multimeter) بررسی شوند و نتایج در گزارش نهایی ثبت گردد.

۵. ابزارها و نرم‌افزارهای پیشنهادی برای طراحی

برای تسهیل فرآیند طراحی، می‌توانید از ابزارهای زیر بهره بگیرید:

• AutoCAD MEP: قابلیت ترسیم دقیق مسیرهای کابل‌کشی و تولید نقشه‌های سه‌بعدی.
• Revit: برای یکپارچه‌سازی نقشه‌های معماری، سازه‌ای و برق در یک مدل BIM.
• ETAP یا PowerCalc: برای محاسبه بارهای الکتریکی، تحلیل کوتاه‌مدت و انتخاب تجهیزات حفاظتی.
• Microsoft Excel: برای محاسبه سبدهای بار و تهیه جداول توزیع انرژی.

۶. چالش‌های رایج و راهکارهای پیشنهادی

در طول طراحی نقشه‌های برق، ممکن است با مشکلات زیر مواجه شوید؛ راهکارهای مناسب برای هر یک نیز ارائه می‌شود:

• تداخل مسیرهای کابل‌کشی با سازه‌های باربر: با هماهنگی نزدیک با مهندسان سازه، مسیرهای کابل‌کشی را در فضاهای خالی یا کانال‌های موجود قرار دهید.
• عدم تطابق با استانداردهای محلی: پیش از شروع کار، نسخه جدید آیین‌نامه ملی برق را بررسی کنید و در صورت نیاز با مرجع‌سازان مشورت کنید.
• بارهای ناخواسته و افزایشی: برای جلوگیری از اضافه‌بار، حتماً حاشیه ایمنی ۲۵٪ در محاسبه بارهای کل لحاظ کنید.
• مشکلات گران‌قیمت در نصب نهایی: با تهیه یک طرح دقیق پیش از اجرا، هزینه‌های اضافی ناشی از تغییرات ناگهانی را به حداقل برسانید.

۷. گام‌های نهایی قبل از تحویل پروژه

پس از تکمیل تمامی نقشه‌ها، باید مراحل زیر انجام شود:

• بازبینی نهایی توسط مهندس برق ارشد و تأیید صحت محاسبات.
• ارسال نقشه‌ها به مراجع ذی‌صلاح برای دریافت مجوزهای لازم.
• آموزش پرسنل نگهداری ساختمان درباره نحوه استفاده صحیح از تابلوهای توزیع و دستگاه‌های حفاظتی.
• تهیه سند نهایی شامل نقشه‌ها، محاسبات بار و گواهی‌های تست تجهیزات.

۸. جمع‌بندی

طراحی نقشه‌های برق ساختمان یک فرایند تخصصی است که ترکیبی از دانش فنی، آشنایی با استانداردها و توانایی استفاده از ابزارهای مدرن را می‌طلبد. با رعایت گام‌های مطرح‌شده در این مقاله، می‌توانید نقشه‌ای دقیق، ایمن و قابل گسترش برای هر نوع ساختمان تهیه کنید؛ به‌طوری‌که نه تنها نیازهای امروز را برآورده سازد، بلکه برای ارتقاهای آتی نیز بستر مناسبی فراهم آورد.
