سیستم‌های گرمایش از کف (Underfloor Heating) به‌عنوان یکی از پیشرفته‌ترین راهکارهای مکانیک ساختمان، توانسته‌اند جایگاهی ویژه در بهینه‌سازی مصرف انرژی و ارتقای راحتی حرارتی کاربران پیدا کنند. این فناوری نه تنها توزیع یکنواخت حرارت را فراهم می‌سازد، بلکه با حذف نیاز به رادیاتورهای دیواری، فضای داخلی را آزاد می‌کند و امکان طراحی داخلی شیک‌تر را می‌دهد. در این مقاله، به‌صورت گام‌به‌گام اصول طراحی، محاسبه بار حرارتی، انتخاب مواد و نکات مهم نصب این سیستم را بررسی می‌کنیم تا مهندسین مکانیک، معماران و پیمانکاران بتوانند پروژه‌های خود را با اطمینان و دقت بیشتری پیش ببرند.

۱. اصول پایه‌ای عملکرد گرمایش از کف

در سیستم‌های گرمایش از کف، حرارت از طریق لوله‌های آب گرم یا الیاف الکتریکی که در زیر سطح کف قرار می‌گیرند، به‌صورت مستقیم به سازه ساختمان منتقل می‌شود. این روش باعث می‌شود تا دمای محیط به‌صورت تدریجی و یکنواخت افزایش یابد، در حالی که رطوبت هوا به‌صورت طبیعی حفظ می‌شود. دو نوع اصلی این سیستم عبارتند از:

• سیستم آب گرم (Hydronic): در این نوع، آب گرم در لوله‌های پلی‌اتیلن یا فولادی درون لایه‌های عایق حرارتی جریان می‌یابد.

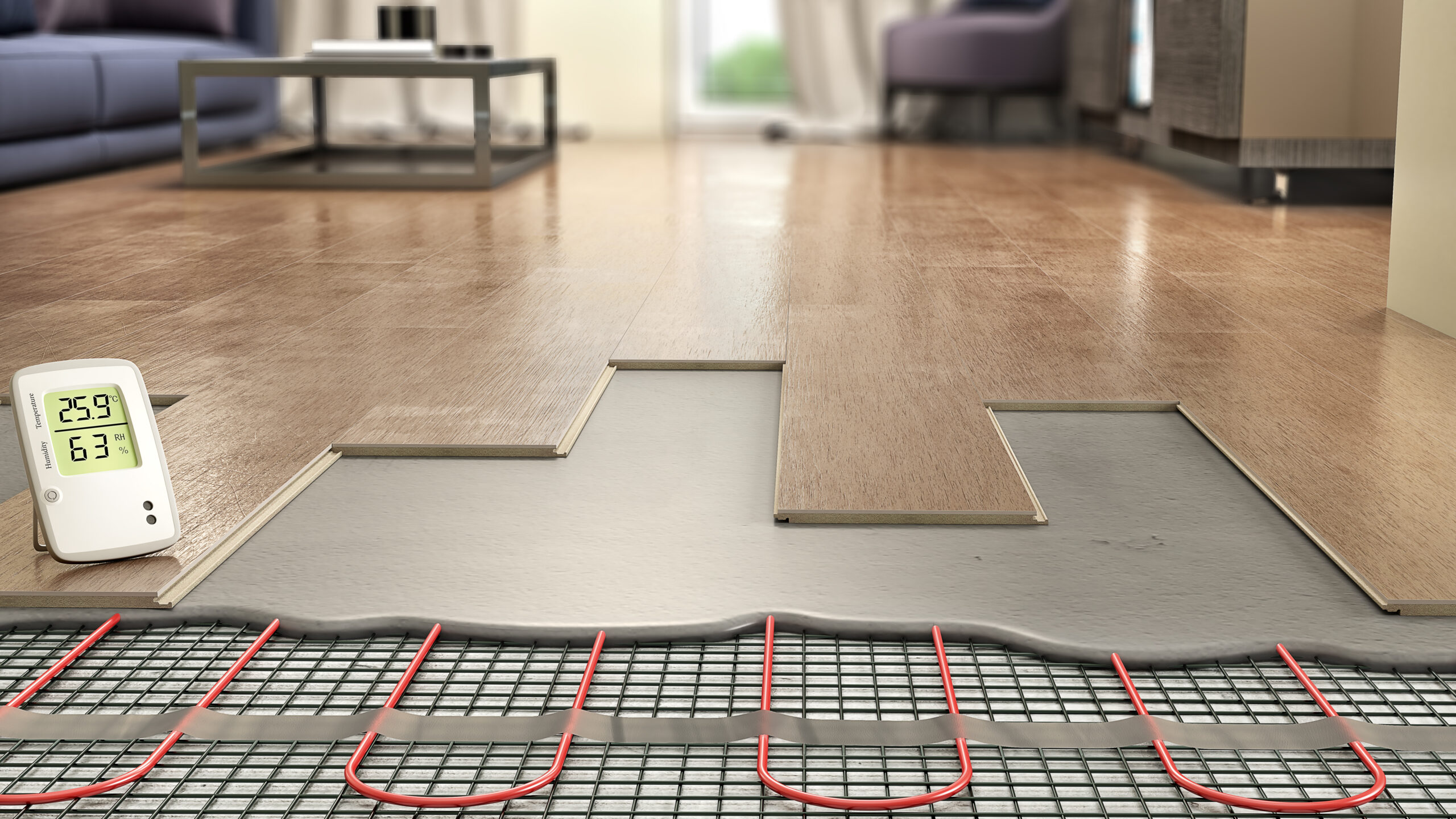

• سیستم الکتریکی (Electric): در این روش، الیاف رزستیک یا کابل‌های مقاوم حرارتی در زیر کف تعبیه می‌شوند و توسط یک ترموستات کنترل می‌شود.

انتخاب نوع سیستم بسته به عوامل مختلفی نظیر هزینه نصب، نیاز به دما، مساحت پوشش و قابلیت‌های انرژی‌سازهای موجود می‌باشد.

۲. محاسبه بار حرارتی ساختمان

قبل از هرگونه طراحی، تعیین دقیق بار حرارتی مورد نیاز برای هر فضا ضروری است. این محاسبه بر پایه استانداردهای ملی (مانند استانداردهای ایرانی یا ASHRAE) و با در نظر گرفتن عوامل زیر انجام می‌شود:

• کدهای ایزوترمال (U‑value) دیوارها، سقف و پنجره‌ها.
• تعداد ساکنان و فعالیت‌های داخلی (آشپزی، استفاده از تجهیزات الکترونیکی).
• ساعت‌های کاری سیستم (پروژه‌های مسکونی یا تجاری).
• شرایط اقلیمی منطقه (دماهای طراحی تابستانی و زمستانی).

فرمول کلی محاسبه بار حرارتی به‌صورت زیر است:

Q = A × ΔT × U، که در آن Q بار حرارتی (وات)، A سطح (متر مربع)، ΔT اختلاف دمای مطلوب و U‑value مقاومت حرارتی است. پس از محاسبه Q، می‌توان ظرفیت لوله‌کشی یا الیاف الکتریکی را به‌دقت انتخاب کرد.

۳. انتخاب مواد و لایه‌های ساختاری

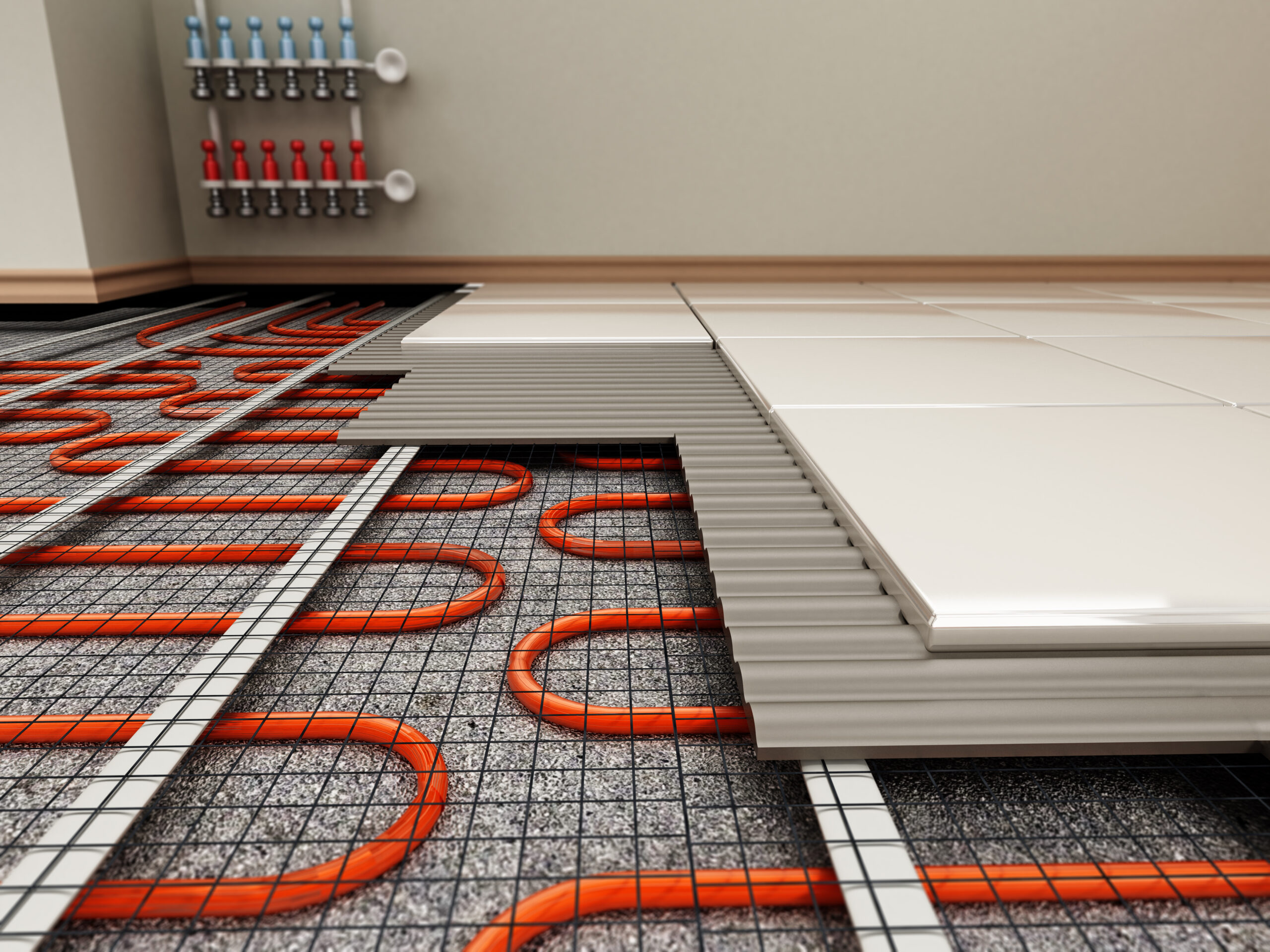

یک سیستم گرمایش از کف مؤثر، از چندین لایه تشکیل می‌شود که هر کدام نقش خاصی در انتقال حرارت ایفا می‌کنند. در ادامه، مهم‌ترین لایه‌ها را معرفی می‌کنیم:

۳‑۱. لایه عایق رطوبتی (Moisture Barrier)

این لایه برای جلوگیری از نفوذ رطوبت به لوله‌ها یا الیاف ضروری است. معمولاً از ورق پلی‌اتیلن یا نایلون با ضخامت ۱٫۵ میلی‌متر استفاده می‌شود. نقش این لایه در حفظ عملکرد حرارتی و جلوگیری از خوردگی قطعات داخلی بسیار حیاتی است.

۳‑۲. لایه عایق حرارتی (Thermal Insulation)

برای به‌دست آوردن کارایی بالا، لایه عایق حرارتی بین زیرساخت‌های ساختمانی (مانند فونداسیون) و لوله‌ها یا الیاف قرار می‌گیرد. فوم پلی‌اورتن یا پلی‌استر با ضریب هدایت حرارتی پایین (k ≤ 0.03 W/m·K) گزینه‌های ایده‌آلی هستند.

۳‑۳. لایه توزیع گرما (Heat Distribution Layer)

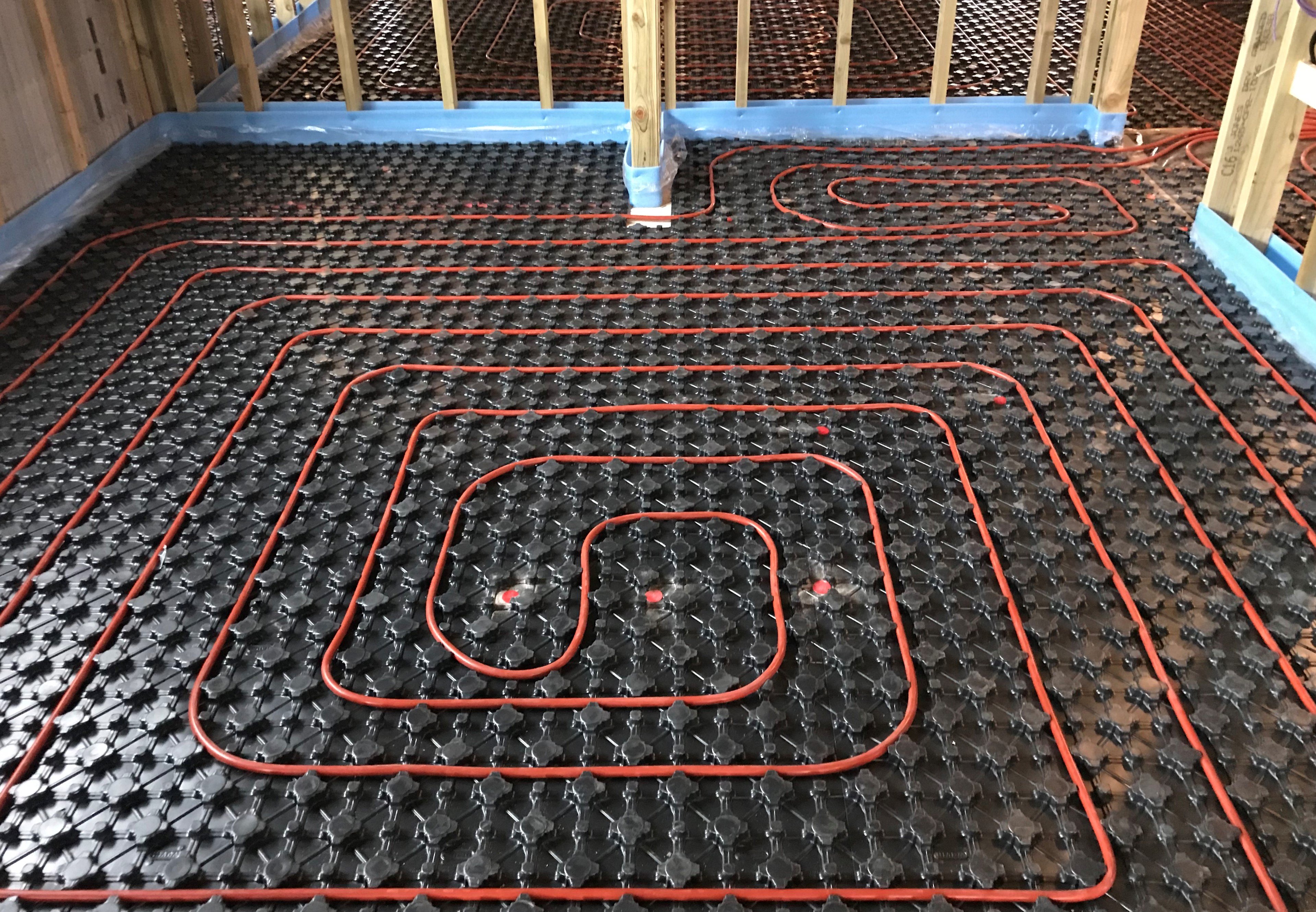

در این لایه، لوله‌های پلی‌اتیلن یا الیاف الکتریکی به‌صورت‌ شبکه‌ای یا شِی‌کستِل‌دار (castellated) نصب می‌شوند. طرح شِی‌کستِل‌دار باعث می‌شود تا توزیع حرارت به‌صورت یکنواخت‌تر و با فشار کمتر بر روی لوله‌ها انجام گیرد.

۴. مراحل طراحی گرافیکی و مهندسی

فرآیند طراحی سیستم گرمایش از کف به‌صورت چند مرحله‌ای پیش می‌رود که هر کدام نیازمند دقت و مستندات فنی است:

۴‑۱. تهیه نقشه‌های معماری

نقشه‌های پلان هر طبقه باید شامل موقعیت دیوارها، درب‌ها، پنجره‌ها و مناطق حساس (مانند آشپزخانه یا حمام) باشد. این اطلاعات پایه برای تعیین مسیر لوله‌کشی یا الیاف استفاده می‌شود.

۴‑۲. تعیین مسیر لوله‌کشی یا الیاف

بر اساس پلان، مسیر بهینه با حداقل انحنا و طول مشخص می‌گردد. در این مرحله، از نرم‌افزارهای BIM (Building Information Modeling) برای شبیه‌سازی جریان حرارت و پیش‌بینی توزیع دما بهره می‌گیریم.

۴‑۳. محاسبه قطر لوله و تعداد حلقه‌ها

با استفاده از محاسبه بار حرارتی و ضریب جریان (flow coefficient) می‌توان قطر لوله (مثلاً ۱۶ mm یا ۲۵ mm) و تعداد حلقه‌های لازم را تعیین کرد. هدف اصلی حفظ فشار مناسب (حداکثر ۲ بار) و جریان کافی (حداقل ۰٫5 L/min) برای هر متر طول لوله است.

۴‑۴. انتخاب تجهیزات کنترل

ترموستات‌های هوشمند، سنسورهای دما و فشار، و شیرهای تنظیمی باید با ظرفیت سیستم هماهنگ باشند. استفاده از کنترل‌های پیشرفته (مانند PID) باعث بهبود دقت دمایی و کاهش مصرف انرژی می‌شود.

۵. نکات کلیدی نصب و اجرای عملی

در مرحله اجرا، رعایت دقیق استانداردهای نصب می‌تواند از بروز مشکلات پس از راه‌اندازی جلوگیری کند. در ادامه مهم‌ترین نکات را مرور می‌کنیم:

• تطبیق سطح کف: سطح باید هموار و بدون نواقص باشد؛ در غیر این صورت، لوله‌ها یا الیاف ممکن است تحت فشار ناهمگن قرار گیرند.
• فاصله‌گذاری مناسب: فاصله بین حلقه‌های لوله (معمولاً ۱۰‑۱۵ cm) باید ثابت باشد تا توزیع حرارت یکنواخت باشد.
• تست فشار قبل از پوشش: قبل از پوشاندن لوله‌ها با گچ یا پوشش نهایی، تست فشار آب (حداقل ۲ بار) انجام می‌شود تا از عدم نشتی اطمینان حاصل شود.
• استفاده از مواد پوشش‌دهنده مناسب: گچ یا سیمان مخصوص می‌تواند به‌عنوان پوشش نهایی عمل کند؛ این مواد باید مقاومت حرارتی کافی داشته باشند تا از انتقال حرارت به‌صورت مؤثر جلوگیری نشود.

۶. مزایا و معایب سیستم گرمایش از کف

اگرچه این فناوری مزایای فراوانی دارد، اما در شرایط خاص ممکن است معایبی نیز به‌وجود آید. در جدول زیر به مقایسه این نکات می‌پردازیم:

• مزایا:
  • توزیع یکنواخت حرارت، احساس راحتی بیشتر.
  • کاهش هزینه انرژی به‌دلیل کارایی بالاتر نسبت به رادیاتورهای سنتی.
  • آزادسازی فضای دیواری برای طراحی داخلی.
  • کاهش صدا و ارتقای کیفیت هوای داخلی.
• معایب:
  • هزینه نصب اولیه نسبتاً بالا.
  • زمان طولانی‌تری برای راه‌اندازی و تست سیستم.
  • نیاز به دسترسی برای تعمیرات؛ در صورت خرابی، بازسازی کف می‌تواند دشوار باشد.
  • محدودیت در استفاده از پوشش‌های سنگین یا عایق‌های بسیار ضخیم.

۷. نگهداری و عیب‌یابی پس از راه‌اندازی

برای حفظ عملکرد بهینه سیستم، برنامه‌ریزی منظم برای نگهداری ضروری است. برخی اقدامات کلیدی عبارتند از:

• بررسی دوره‌ای فشار آب یا جریان الکتریکی.
• کالیبراسیون ترموستات‌ها و سنسورهای دما.
• تمیز کردن فیلترهای آب (در سیستم‌های آب گرم) برای جلوگیری از رسوبات.
• نظارت بر توزیع دما با استفاده از دستگاه‌های حرارتی؛ در صورت وجود نقاط سرد یا گرم، باید مسیر لوله یا الیاف بازنگری شود.

۸. خطاهای رایج و راهکارهای پیشگیرانه

در پروژه‌های واقعی، برخی اشتباهات معمول می‌تواند منجر به کاهش کارایی یا بروز مشکلات جدی شود. مهم‌ترین آن‌ها عبارتند از:

• نقض استاندارد فاصله‌گذاری لوله‌ها: فاصله کمتر یا بیشتر از مقدار توصیه‌شده باعث نابرابری دما می‌شود.
• استفاده از مواد عایق نامناسب: عایق‌های رطوبتی با کیفیت پایین ممکن است در طول زمان ترک بخورند.
• عدم تست فشار قبل از پوشش: این کار می‌تواند باعث عدم تشخیص نشتی‌های کوچک شود که پس از پوشش‌گذاری کشف می‌شوند.
• نقش‌گیری نادرست ترموستات: تنظیمات نادرست می‌تواند منجر به گرم شدن بیش از حد یا عدم رسیدن به دمای مطلوب شود.

پیشنهاد می‌شود که برای جلوگیری از این خطاها، تمامی مراحل را تحت نظارت یک مهندس مکانیک متخصص انجام داده و از نرم‌افزارهای شبیه‌سازی پیشرفته بهره‌برداری کنید.

نتیجه‌گیری

سیستم‌های گرمایش از کف با ترکیبی از فناوری پیشرفته، طراحی دقیق و اجرای صحیح می‌توانند نقش کلیدی در بهبود کیفیت زندگی ساکنان ساختمان‌ها ایفا کنند. از محاسبه دقیق بار حرارتی تا انتخاب مواد مناسب و رعایت استانداردهای نصب، هر مرحله‌ای از این پروژه نیازمند دانش فنی و تجربه عملی است. با پیروی از راهنمایی‌های مطرح‌شده در این مقاله، می‌توانید پروژه‌های خود را با کارایی بالا، هزینه بهینه و طول عمر طولانی به‌سرانجام برسانید. در نهایت، توجه به نگهداری دوره‌ای و استفاده از ابزارهای کنترل هوشمند، تضمین‌کننده عملکرد مستمر و رضایت کامل کاربران خواهد بود.
