تحلیل حرارتی یکی از ابزارهای کلیدی مهندسان مکانیک برای پیش‌بینی رفتار مواد و سازه‌ها تحت تأثیر تغییرات دماست. این روش نه تنها به بهبود کارایی محصولات کمک می‌کند، بلکه ریسک‌های ناشی از شکست‌های حرارتی را به‌صورت قابل‌قابل‌قابلی کاهش می‌دهد. در ادامه، به بررسی مفصل اصول، روش‌ها، نرم‌افزارها و کاربردهای عملی تحلیل حرارتی می‌پردازیم تا خوانندگان بتوانند این تکنیک را به‌صورت جامع در پروژه‌های مهندسی خود پیاده‌سازی کنند.

مبانی نظری تحلیل حرارتی

درک دقیق انتقال حرارت نیازمند آشنایی با سه مکانیزم اصلی آن است: هدایت، رسانش و تابش. هدایت حرارتی در مواد جامد نقش اساسی دارد و به‌وسیلهٔ ضریب هدایت (k) توصیف می‌شود. رسانش حرارتی در سیالات (مانند هوا یا آب) به‌کار می‌رود و توسط ضریب رسانش (α) مشخص می‌شود. در نهایت، تابش حرارتی که تحت قوانین قانون پلانک و قانون استیفن‑بولتزمن قرار می‌گیرد، در سطوح با دمای بالا اهمیت پیدا می‌کند.

معادلهٔ حرارتی پایه

معادلهٔ حرارتی که در اکثر تحلیل‌ها به کار می‌رود، به‌صورت زیر بیان می‌شود:

ρ·cₚ·∂T/∂t = ∇·(k∇T) + Q

در این معادله، ρ چگالی ماده، cₚ ظرفیت حرارتی ویژه، T دما، t زمان، k ضریب هدایت حرارتی و Q منبع حرارتی (مانند تولید حرارت داخلی) است. حل این معادله برای شرایط مرزی و اولیه متفاوت، پایهٔ تمام روش‌های تحلیل حرارتی است.

روش‌های اصلی تحلیل حرارتی

تحلیل حرارتی ایستا (Steady‑State Thermal Analysis)

در این نوع تحلیل، فرض می‌شود که توزیع دما در طول زمان ثابت می‌ماند (∂T/∂t = 0). این روش برای بررسی قطعاتی که در شرایط کاری ثابت (مانند موتورهای الکتریکی یا لوله‌های انتقال حرارت) استفاده می‌شوند، مناسب است. خروجی‌های کلیدی شامل توزیع دما، توزیع گرادیان حرارتی و مکانیزم‌های انتقال حرارت به محیط می‌باشد.

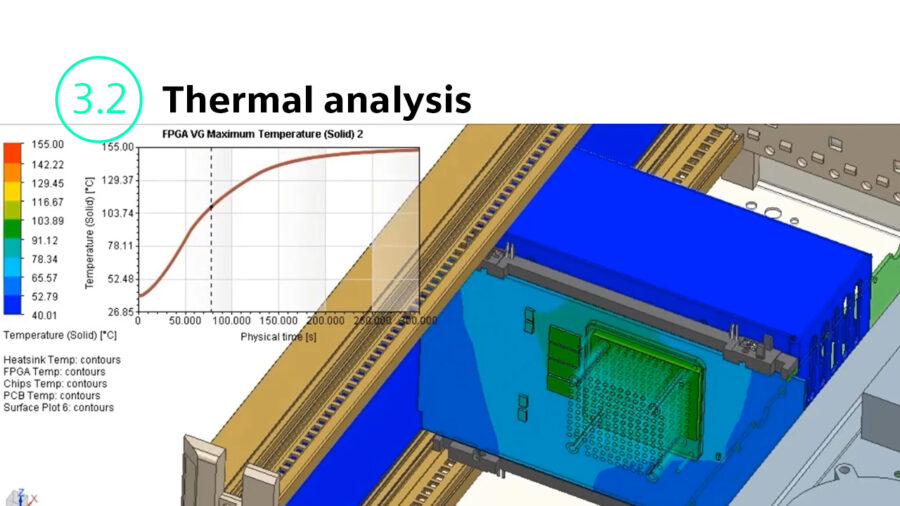

تحلیل حرارتی دینامیک (Transient Thermal Analysis)

در مواردی که دما به‌صورت زمان‌مند تغییر می‌کند (مانند فرآیندهای گرم‌کاری یا خنک‌کاری سریع)، تحلیل دینامیک ضروری است. این روش، معادلهٔ حرارتی را در زمان حل می‌کند و نتایج شامل منحنی‌های دما در نقاط مختلف به‌صورت تابع زمان می‌شود. این اطلاعات برای تعیین زمان کافی خنک‌سازی یا پیش‌بینی حداکثر دمایی که ماده می‌تواند تحمل کند، حیاتی است.

ابزارهای نرم‌افزاری رایج

• ANSYS Mechanical – ارائهٔ ماژول‌های حرارتی پیشرفته با قابلیت ترکیب تحلیل ساختاری و حرارتی در یک مدل.
• COMSOL Multiphysics – امکان ترکیب چند فیزیک (مثلاً حرارت‑ساختار‑جریان) برای شبیه‌سازی‌های دقیق.
• SolidWorks Simulation – ابزار کاربرپسند برای مهندسان طراحی که می‌خواهند به‌سرعت نتایج اولیه حرارتی را دریافت کنند.

انتخاب نرم‌افزار بستگی به پیچیدگی پروژه، هزینهٔ لایسنس و تجربهٔ تیم مهندسی دارد. در هر صورت، رعایت اصول مش‌بندی صحیح (Mesh) و تعیین دقیق شرایط مرزی نقش کلیدی در دقت نتایج دارد.

کاربردهای صنعتی تحلیل حرارتی

تحلیل حرارتی در صنایع مختلف به‌صورت گسترده به‌کار گرفته می‌شود:

• طراحی موتورهای احتراق داخلی برای کاهش نقاط داغ و افزایش طول عمر قطعات.
• بهینه‌سازی سیستم‌های خنک‌کننده در الکترونیک قدرت، به‌ویژه در مبدل‌های قدرت و اینورترها.
• مهندسی مواد ترکیبی (Composite) برای پیش‌بینی رفتار حرارتی لایه‌های مختلف در هواپیماها.
• فرآیندهای گرم‌کاری (Heat‑Treatment) مانند نرمی‌سازی و سخت‌سازی برای کنترل دقیق توزیع دما.

نمونهٔ کاربردی: خنک‌سازی موتورهای الکتریکی

در یک پروژهٔ طراحی موتور الکتریکی با توان 150 kW، تحلیل حرارتی ایستا نشان داد که دمای روتور در حداکثر بار به 115 °C می‌رسد؛ در حالی که حداکثر دمای قابل‌قبول برای عایق‌های سیم‌پیچ 150 °C است. با افزودن پره‌های خنک‌کننده و بهبود جریان هوا، تحلیل دینامیک نشان داد که حداکثر دما به 95 °C کاهش می‌یابد، که باعث افزایش ماندگاری موتور تا 20 % می‌شود.

نکات عملی برای اجرای موفق تحلیل حرارتی

1. تعریف دقیق شرایط مرزی: انتخاب صحیح نوع مرز (دما ثابت، جریان حرارتی ثابت یا ترکیبی) تاثیر مستقیم بر نتایج دارد.

2. مش‌بندی هوشمند: مناطق با گرادیان حرارتی شدید (مانند لبه‌های تماس) باید با مش ریزتر مدل‌سازی شوند؛ در غیر این صورت، نتایج ممکن است نادقیق باشند.

3. اعتبارسنجی نتایج: مقایسه نتایج شبیه‌سازی با آزمایش‌های فیزیکی (مثلاً استفاده از ترموکامرز) برای تأیید صحت مدل الزامی است.

4. بررسی اثرات ترکیبی: در بسیاری از موارد، ترکیب تحلیل حرارتی با تحلیل ساختاری (Thermo‑Mechanical) برای درک اثرات انبساط حرارتی بر تنش‌های داخلی ضروری است.

نتیجه‌گیری

تحلیل حرارتی در مهندسی مکانیک ابزاری قدرتمند برای بهبود عملکرد، افزایش ایمنی و کاهش هزینه‌های تولید است. با درک اصول نظری، استفاده از روش‌های ایستا و دینامیک، بهره‌گیری از نرم‌افزارهای پیشرفته و رعایت نکات عملی، می‌توان به نتایج دقیق و قابل‌اعتماد دست یافت. در نهایت، ترکیب تحلیل حرارتی با سایر حوزه‌های مهندسی (مانند دینامیک سیالات یا تحلیل ساختاری) باعث می‌شود که طراحان بتوانند محصولات نوین، پایدار و کارآمدی را در بازارهای رقابتی ارائه دهند.
