در طراحی و انتخاب آسانسورهای مسافربر و باربر، ابعاد فیزیکی نه تنها بر عملکرد و ایمنی دستگاه تأثیر می‌گذارد، بلکه بر هزینه‌های نصب، فضای مورد نیاز در ساختمان و راحتی کاربران نهایی نیز اثرگذار است. شناخت دقیق این ابعاد می‌تواند به مهندسان، معماران و صاحبان پروژه‌ها کمک کند تا تصمیم‌گیری بهینه‌ای داشته باشند و از بروز مشکلات پس از نصب جلوگیری نمایند.

دسته‌بندی اصلی آسانسورهای مسافربر

آسانسورهای مسافربر به‌طور کلی به دو گروه اصلی تقسیم می‌شوند: آسانسورهای استاندارد مسکونی و آسانسورهای تجاری/اداری. هر کدام از این گروه‌ها ویژگی‌های خاصی در ابعاد کابین، درب‌ها و فضای مورد نیاز دارند.

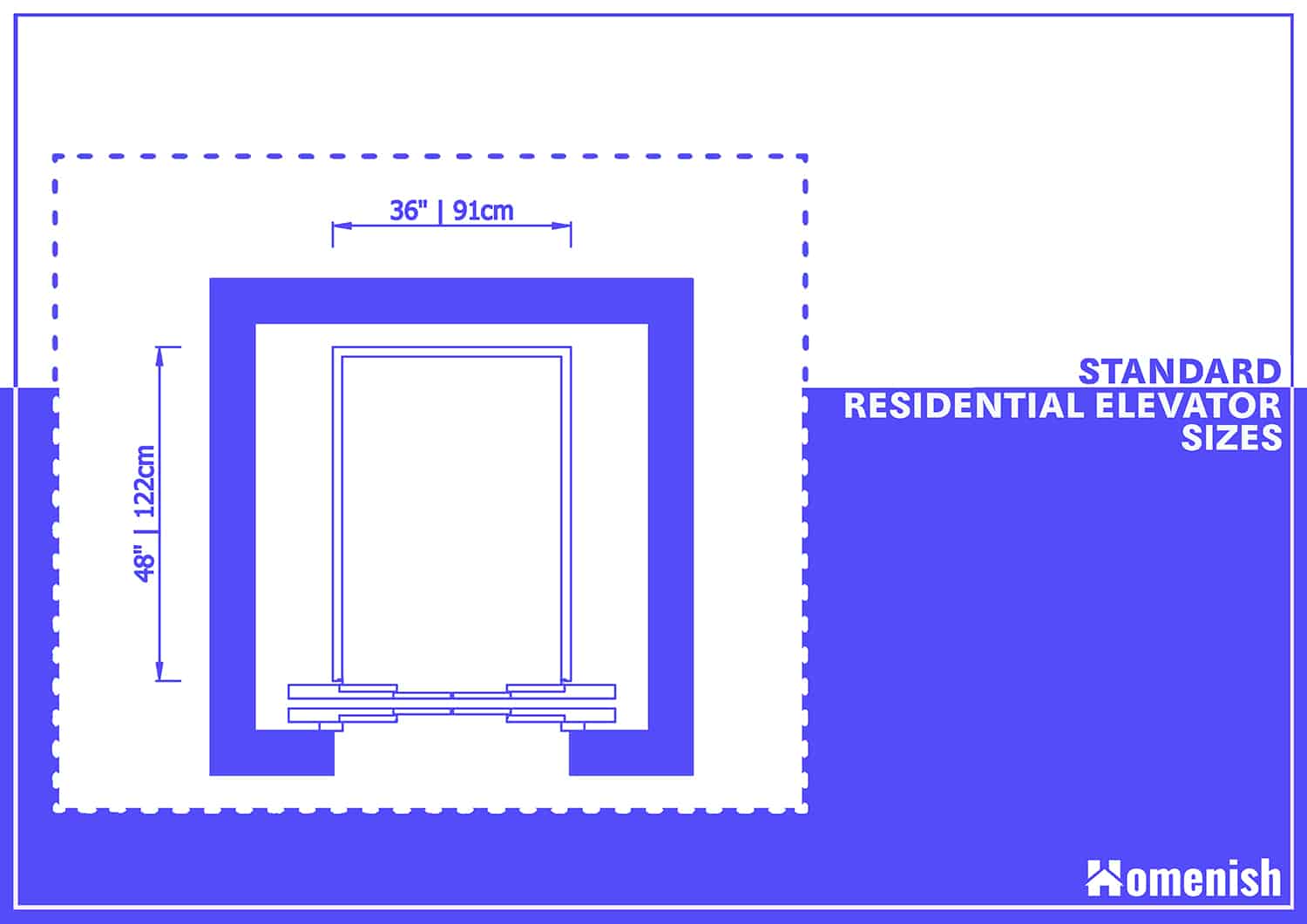

آسانسورهای مسکونی

برای ساختمان‌های مسکونی، معمولاً ابعاد کابین در محدوده ۷۰۰ × ۷۰۰ mm تا ۱۰۰۰ × 800 mm قرار می‌گیرد. این اندازه‌ها با توجه به استانداردهای ملی (مانند آیین‌نامه‌های ساختمان) طوری تنظیم شده‌اند که افراد با یک‌دستگاه چرخ‌دستی یا ویلچر بتوانند به‌راحتی وارد شوند. درب‌های این نوع آسانسورها معمولاً به‌صورت درب‌های دو جداره با عرض ۷۰۰ mm تا ۹۰۰ mm طراحی می‌شوند.

آسانسورهای تجاری و اداری

در ساختمان‌های تجاری، ابعاد کابین‌ها بزرگ‌تر است؛ معمولاً بین ۱۲۰۰ × 1500 mm تا ۲۰۰۰ × 2500 mm متغیر است. این فضاهای وسیع‌تر امکان حمل تعداد بیشتری مسافر یا تجهیزات سبک را فراهم می‌کند. درب‌های تجاری نیز به‌صورت درب‌های اتوماتیک یا پل‌دار با عرض ۱۰۰۰ mm تا ۱۲۰۰ mm ارائه می‌شوند که سرعت بارگذاری و تخلیه را بهبود می‌بخشند.

آسانسورهای باربر (فری‌لات)

آسانسورهای باربر برای جابجایی کالاها، ماشین‌آلات صنعتی و لوازم سنگین طراحی شده‌اند. این نوع آسانسورها معمولاً به‌صورت کابین‌های مستطیلی یا مربع با ابعاد بزرگ‌تر نسبت به آسانسورهای مسافربر عرضه می‌شوند. در ادامه به مهم‌ترین پارامترهای ابعادی این دستگاه‌ها می‌پردازیم.

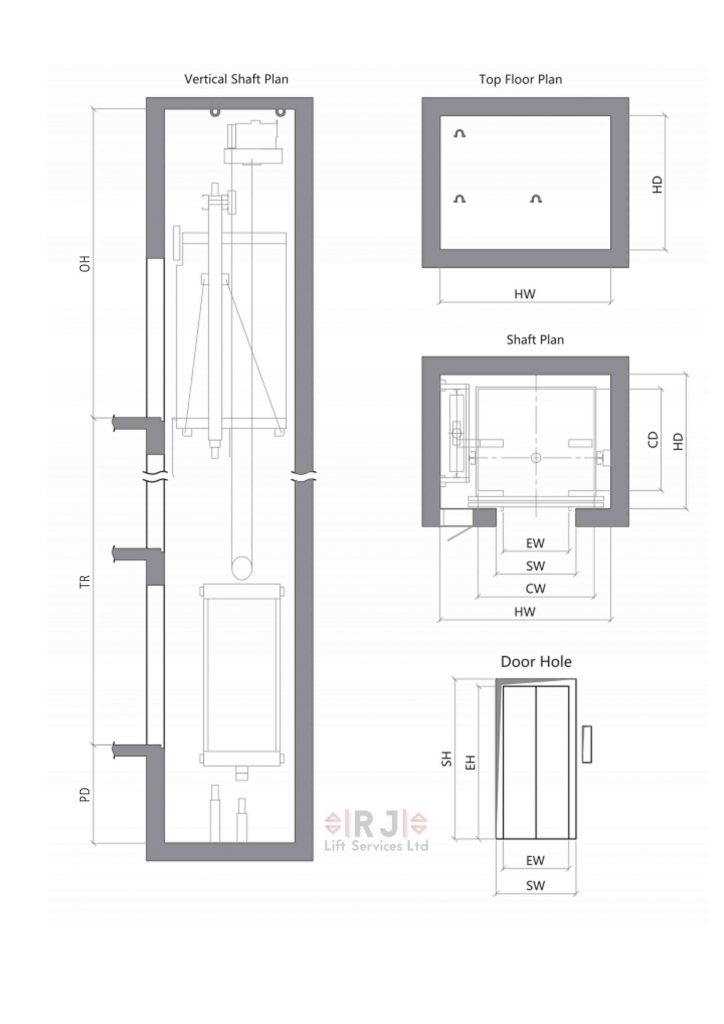

ابعاد کابین باربر

ابعاد کابین‌های باربر بسته به وزن باربری (معمولاً ۱۰۰۰ kg تا ۲۵۰۰ kg) و ارتفاع مورد نیاز متغیر است. برخی از رایج‌ترین ابعاد عبارت‌اند از:

• ۲ × ۲ متر – مناسب برای بارهای سبک و متوسط.
• ۲.۵ × ۲.۵ متر – برای جابجایی تجهیزات متوسط تا سنگین.
• ۳ × ۳ متر – مناسب برای بارهای سنگین و ماشین‌آلات بزرگ.

علاوه بر این، برخی پروژه‌های خاص ممکن است نیاز به کابین‌های با ابعاد سفارشی داشته باشند که در این صورت باید با تولیدکنندگان به‌صورت مستقیم مشورت شود.

درهای باربر

درهای باربر معمولاً به‌صورت درهای کشویی یا درهای پل‌دار با عرض ۱۲۰۰ mm تا ۲۵۰۰ mm عرضه می‌شوند. این درها باید به‌گونه‌ای طراحی شوند که تحمل وزن بارهای سنگین را داشته باشند و در عین حال قابلیت باز و بسته شدن سریع را داشته باشند. استفاده از مواد مقاوم مانند فولاد تقویت‌شده یا آلومینیوم ترکیبی می‌تواند دوام و ایمنی را افزایش دهد.

عوامل کلیدی در انتخاب ابعاد مناسب

در هنگام برنامه‌ریزی برای نصب آسانسور، تنها ابعاد فیزیکی کافی نیست؛ باید عوامل زیر نیز در نظر گرفته شوند:

• مساحت طبقه: فضای موجود در هال یا اتاق ماشین باید به‌گونه‌ای باشد که درب آسانسور بتواند به‌راحتی باز شود.
• ارتفاع سقف: برای آسانسورهای باربر، ارتفاع کافی برای نصب ریل‌ها و فضای آزاد در بالای کابین ضروری است.
• قوانین ایمنی: آیین‌نامه‌های ملی و بین‌المللی (مانند EN 81) حداقل ابعاد ورودی و فضای خروج اضطراری را تعیین می‌کنند.
• قابلیت دسترسی: برای آسانسورهای مسافربر، باید فضای کافی برای افراد دارای نقص‌های حرکتی فراهم شود؛ به‌عنوان مثال حداقل عرض درب ۸۰۰ mm برای ویلچری‌ها.

نقش استانداردهای بین‌المللی در تعیین ابعاد

استانداردهای جهانی نظیر ISO 25745-2 و EN 81-70 به‌طور دقیق معیارهای ابعادی را برای انواع مختلف آسانسورها تعریف می‌کنند. این استانداردها نه تنها به‌منظور ایمنی، بلکه به‌منظور بهبود کارایی انرژی و راحتی کاربران تدوین شده‌اند. پیروی از این استانداردها می‌تواند باعث کاهش هزینه‌های نگهداری و افزایش طول عمر دستگاه شود.

چالش‌های رایج در پروژه‌های ساختمانی

یکی از مشکلات عمده در پروژه‌های ساختمانی، عدم هماهنگی دقیق بین تیم طراحی معماری و مهندسان سازه است که ممکن است منجر به انتخاب ابعاد نامناسب آسانسور شود. برای جلوگیری از این مشکل، توصیه می‌شود:

• در فاز اولیه طراحی، نقشه‌های دقیق مکان نصب آسانسور را به‌صورت سه‌بعدی مدل‌سازی کنید.
• با تولیدکنندگان آسانسور مشورت کنید تا ابعاد پیشنهادی بر اساس نیازهای خاص پروژه تنظیم شود.
• در صورت نیاز به تغییرات، این تغییرات را به‌سرعت در برنامه زمان‌بندی پروژه وارد کنید تا از تأخیرهای غیرضروری جلوگیری شود.

راهنمایی برای بهینه‌سازی هزینه‌ها

انتخاب ابعاد مناسب می‌تواند به‌طور مستقیم بر هزینه‌های کلی پروژه تأثیر بگذارد. به‌عنوان مثال، انتخاب یک کابین بزرگ‌تر از نیاز واقعی می‌تواند هزینه‌های ساخت، نصب و نگهداری را به‌طور قابل‌توجهی افزایش دهد. بنابراین، پیش از تصمیم‌گیری، یک تحلیل دقیق از بارهای مورد انتظار، تعداد سواران روزانه و فضای موجود انجام دهید.

نتیجه‌گیری

در مجموع، ابعاد آسانسورهای مسافربر و باربر نقش کلیدی در ایمنی، کارایی و هزینه‌های پروژه دارند. با رعایت استانداردهای ملی و بین‌المللی، در نظر گرفتن عوامل محیطی و نیازهای کاربران، و انجام مشاوره دقیق با تولیدکنندگان، می‌توان به انتخاب بهینه‌ای دست یافت که هم از نظر عملکرد و هم از نظر اقتصادی رضایت‌بخش باشد.
