کویل آب‌گرم چیست و چرا در زمستان حیاتی است؟ - ویکی ساختمان -

در فصل زمستان، یکی از مهم‌ترین چالش‌های سیستم‌های تهویه مطبوع، تأمین گرمایش پایدار، مطمئن و یکنواخت برای ساختمان است. در تجهیزاتی مانند داکت اسپلیت، که معمولاً بر پایه سیکل تبرید فعالیت می‌کنند، اضافه شدن یک کویل آب‌گرم (Hot Water Coil) سیستم را به یک دستگاه چهار فصل تبدیل کرده و امکان گرمایش مؤثر در روزهای بسیار سرد سال را فراهم می‌کند.

کویل آب‌گرم عملاً نقش مبدل حرارتی ثانویه را ایفا می‌کند و وظیفه دارد گرمای آب گرم تولیدشده توسط پکیج یا بویلر را به هوای عبوری منتقل کرده و آن را قبل از ورود به کانال‌ها گرم کند. در نبود این کویل، داکت اسپلیت فقط در تابستان کاربرد دارد و در زمستان عملاً بدون استفاده می‌شود.

تعریف و عملکرد کویل آب‌گرم

کویل آب‌گرم یکی از اجزای کلیدی سیستم‌های حرارتی–برودتی است که بر اساس اصل Heat Exchange یا تبادل حرارت غیرمستقیم کار می‌کند. این کویل شامل:

• لوله‌های مسی یا فولادی که آب گرم در آن در گردش است
• فین‌های آلومینیومی که سطح تبادل حرارت را افزایش می‌دهند
• قاب فلزی جهت حفاظت و استحکام

هنگامی که فن دستگاه، هوای سرد محیط را از روی کویل عبور می‌دهد:

1. آب گرم داخل لوله‌ها قرار دارد
2. لوله‌ها حرارت را به فین‌ها منتقل می‌کنند
3. فین‌ها به‌سرعت گرما را به هوای عبوری تحویل می‌دهند
4. هوای گرم از طریق کانال‌ها به فضاهای مختلف ساختمان منتقل می‌شود

این فرآیند کاملاً ایمن، غیرمستقیم و بدون تماس هوا و آب انجام می‌شود؛ به همین دلیل رطوبت هوا حفظ شده و هیچ خطری مانند نشت گاز، آتش‌سوزی یا سوختگی وجود ندارد.

ساختار فنی کویل آب‌گرم داکت اسپلیت

کویل آب‌گرم یکی از اجزای کلیدی سیستم‌های داکت اسپلیت است که وظیفه انتقال حرارت از آب گرم به جریان هوای عبوری را بر عهده دارد. ساختار فنی این کویل به گونه‌ای طراحی شده که راندمان حرارتی بالا و افت فشار کم را تضمین کند.

اجزای اصلی کویل آب‌گرم:

1. لوله‌های مسی یا فولادی: مبرد یا آب گرم در این لوله‌ها جریان دارد و حرارت خود را به پره‌ها منتقل می‌کند. لوله‌های مسی معمولاً به دلیل هدایت حرارتی بالا و مقاومت در برابر خوردگی بیشتر استفاده می‌شوند.
2. پره‌های آلومینیومی یا مسی: پره‌ها سطح انتقال حرارت را افزایش می‌دهند و موجب تبادل حرارت مؤثر بین آب گرم و هوای عبوری می‌شوند. طراحی پره‌ها می‌تواند ساده، فین‌دار یا موج‌دار باشد تا راندمان بیشتری ایجاد کند.
3. قاب و محفظه فلزی: تمام لوله‌ها و پره‌ها در یک قاب مستحکم قرار می‌گیرند تا کویل در برابر فشار هوا و ضربه مقاوم باشد و نصب آسانی داشته باشد.
4. اتصالات و ورودی/خروجی آب: این قسمت‌ها برای اتصال کویل به سیستم آب گرم تأمین شده و شامل شیرآلات، فلنج‌ها یا اتصالات رزوه‌ای می‌شوند.

نکات فنی مهم:

• فاصله لوله‌ها و پره‌ها: این فاصله مستقیماً بر راندمان حرارتی و افت فشار هوا تأثیر می‌گذارد.
• جنس لوله و پره‌ها: مقاومت در برابر خوردگی و رسوب‌گذاری آب گرم اهمیت زیادی دارد.
• ابعاد کویل: با توجه به ظرفیت هوادهی سیستم و دمای آب، ابعاد کویل انتخاب می‌شود.

کویل آب‌گرم با انتقال حرارت مؤثر و یکنواخت، نقش حیاتی در گرمادهی محیط در فصول سرد دارد و کیفیت طراحی و ساخت آن تأثیر مستقیمی بر عملکرد کلی داکت اسپلیت و صرفه‌جویی انرژی دارد.

عملکرد کویل آب‌گرم در سیستم داکت اسپلیت

عملکرد کویل آب‌گرم در سیستم داکت اسپلیت به این صورت است که این کویل در مسیر هوای خروجی از یونیت داخلی ( هواساز داکت اسپلیت ) نصب می‌شود و وظیفه دارد هوای عبوری را در فصل زمستان گرم کند.

وقتی ترموستات دستگاه حالت گرمایش را فعال می‌کند، پمپ سیرکولاتور شروع به کار کرده و آب گرم تولیدشده توسط پکیج یا بویلر را به داخل کویل هدایت می‌کند. در همین زمان، فن یونیت داخلی هوا را از روی سطح کویل عبور می‌دهد. آب گرم داخل لوله‌های مسی جریان دارد و فین‌های آلومینیومی اطراف آن، گرمای آب را به سرعت به هوای عبوری منتقل می‌کنند.

هوایی که از این فرآیند عبور می‌کند، به‌صورت یکنواخت و بدون نوسان دما گرم می‌شود و از طریق شبکه کانال‌ها (داکت‌ها) به تمام فضاهای ساختمان ارسال می‌گردد. در نتیجه، داکت اسپلیت با کمک کویل آب‌گرم، علاوه بر سرمایش در تابستان، در زمستان نیز نقش یک سیستم گرمایشی کامل را ایفا می‌کند.

مزیت مهم این سیستم آن است که:

• گرما از طریق آب منتقل می‌شود (نه برق یا شعله مستقیم) و در نتیجه مصرف انرژی کاهش یافته و ایمنی افزایش می‌یابد.
• گرمایش در تمام فضاها یکسان و کنترل‌پذیر است.
• امکان تنظیم دما از طریق ترموستات مرکزی یا کنترل دیواری وجود دارد.

مزایای استفاده از کویل آب‌گرم

استفاده از کویل آب‌گرم در سیستم‌های تهویه مطبوع مزایای فنی و اقتصادی متعددی دارد:

1. مصرف انرژی کمتر:
   چون از منبع حرارتی مرکزی (مثل پکیج یا بویلر) استفاده می‌کند، راندمان حرارتی بالایی دارد.
2. ایمنی بالا:
   در سیستم هیچ شعله‌ی مستقیم یا المنت برقی وجود ندارد، بنابراین خطر آتش‌سوزی و سوختگی کاهش می‌یابد.
3. توزیع یکنواخت گرما:
   هوای گرم به‌صورت گسترده از طریق کانال‌ها در تمام فضا پخش می‌شود و تفاوت دمایی بین نقاط مختلف کاهش می‌یابد.
4. عمر طولانی و نگهداری آسان:
   با سرویس دوره‌ای ساده (شست‌وشوی فین‌ها و بررسی نشت آب)، کویل می‌تواند سال‌ها بدون افت عملکرد کار کند.
5. قابلیت ترکیب با منابع مختلف حرارتی:
   کویل می‌تواند با پکیج گازی، موتورخانه مرکزی یا حتی سیستم‌های انرژی خورشیدی نیز کار کند.

نقش کندانسور در کنار کویل آب‌گرم

کندانسور در داکت اسپلیت یکی از اجزای کلیدی سیکل تبرید است و عملکرد صحیح آن باعث کاهش فشار روی کمپرسور، کاهش مصرف انرژی و افزایش ظرفیت سرمایش می‌شود. تمیز بودن و انتقال حرارت مناسب در کندانسور نقش مهمی در راندمان سیستم دارد.

اما هنگام استفاده از کویل آب‌گرم برای گرمایش، بار حرارتی اصلی توسط آب گرم تأمین می‌شود و کندانسور نقشی مستقیم در تولید گرما ندارد. با این حال همچنان برای کنترل مبرد و حفظ پایداری سیکل فعال است و به‌عنوان یک بخش حمایتی، شرایط کاری کمپرسور و کل سیستم را متعادل نگه می‌دارد.

نقش حیاتی کویل آب‌گرم در زمستان

در بسیاری از ساختمان‌ها، سیستم تهویه مطبوع تنها با سیکل تبرید کار می‌کند و بدون کویل آب‌گرم، قابلیت گرمایش مؤثر در فصل سرد را ندارد. وجود کویل آب‌گرم، امکان تبدیل داکت اسپلیت یا سیستم‌های مشابه را به یک دستگاه دو فصلی (Cooling & Heating) فراهم می‌کند.

همچنین در پروژه‌های صنعتی و تجاری، کویل آب‌گرم باعث می‌شود هوای تازه‌ی ورودی پیش‌گرم شود و از شوک حرارتی و یخ‌زدگی تجهیزات جلوگیری شود. بنابراین، این قطعه نه‌تنها برای آسایش حرارتی انسان‌ها بلکه برای حفاظت از تجهیزات و تاسیسات نیز حیاتی و غیرقابل‌جایگزین است.

نقش حیاتی کویل آب‌گرم در زمستان این است که امکان گرمایش مؤثر و یکنواخت را در سیستم‌های تهویه مطبوع، به‌ویژه داکت اسپلیت‌ها، فراهم می‌کند. در واقع، بدون وجود کویل آب‌گرم، داکت اسپلیت فقط قابلیت سرمایش دارد و در فصول سرد نمی‌تواند دمای مطلوب فضا را تأمین کند.

در زمستان، این کویل با استفاده از آب گرم تولیدشده توسط پکیج یا بویلر مرکزی، حرارت را به هوای عبوری منتقل کرده و آن را قبل از ورود به فضا گرم می‌کند. به این ترتیب، ساختمان به جای استفاده از وسایل گرمایشی مستقل مثل بخاری یا رادیاتور، از یک سیستم مرکزی و یکپارچه برای گرمایش استفاده می‌کند.

اهمیت کویل آب‌گرم در زمستان از چند جهت قابل‌توجه است:

1. تأمین گرمایش پایدار و یکنواخت: دمای هوا در تمام بخش‌های ساختمان تقریباً یکسان باقی می‌ماند و نقاط سرد از بین می‌روند.
2. صرفه‌جویی در انرژی: استفاده از منبع حرارتی مرکزی، راندمان گرمایش را افزایش داده و هزینه برق را کاهش می‌دهد.
3. افزایش ایمنی و عمر تجهیزات: چون هیچ شعله‌ی مستقیمی وجود ندارد، خطر آتش‌سوزی یا آسیب به قطعات الکتریکی کاهش می‌یابد.
4. پایداری عملکرد در شرایط سرد: با پیش‌گرم کردن هوای ورودی، از یخ‌زدگی کویل‌ها و شوک حرارتی به سیستم جلوگیری می‌شود.

به‌طور خلاصه، کویل آب‌گرم همان بخشی است که داکت اسپلیت را از یک دستگاه خنک‌کننده تابستانی، به یک سیستم تهویه مطبوع چهار فصل تبدیل می‌کند و آسایش حرارتی را در سردترین روزهای سال تضمین می‌نماید.

چرا کویل آب‌گرم در زمستان حیاتی است؟

بدون کویل آب‌گرم، داکت اسپلیت فقط یک سیستم سرمایشی است و عملاً در زمستان کاربردی نخواهد داشت. وجود کویل آب‌گرم:

• داکت اسپلیت را به یک سیستم چهار فصل تبدیل می‌کند
• امکان گرمایش کل خانه از طریق کانال‌ها را فراهم می‌کند
• هزینه برق نسبت به سیستم‌های برقی را به شدت کاهش می‌دهد
• از یخ‌زدگی و شوک حرارتی جلوگیری می‌کند
• حتی برای پیش‌گرمایش هوای تازه در پروژه‌های صنعتی ضروری است

در بسیاری از ساختمان‌ها، عدم وجود کویل آب‌گرم باعث کاهش آسایش، افزایش هزینه انرژی و فرسودگی زودهنگام تجهیزات می‌شود.

نقش کندانسور سیستم‌های تهویه مطبوع

کندانسور در سیستم‌های تهویه مطبوع نقش حیاتی دارد. عملکرد درست آن نه تنها بر راندمان سرمایش و گرمایش تأثیر می‌گذارد، بلکه طول عمر کمپرسور و سایر اجزای سیستم را تضمین می‌کند. کندانسور یکی از اجزای اصلی و حیاتی سیستم‌های تهویه مطبوع است که نقش کلیدی در فرآیند سرمایش و گرمایش ایفا می‌کند. وظیفه اصلی کندانسور، تبدیل مبرد داغ خروجی از کمپرسور به حالت مایع و دفع حرارت اضافی به محیط بیرون است. بدون عملکرد صحیح کندانسور، سیستم تهویه قادر به خنک یا گرم کردن محیط به شکل بهینه نخواهد بود و مصرف انرژی به طور قابل توجهی افزایش می‌یابد.

اگر کندانسور به‌درستی طراحی یا نگهداری نشود، اثرات منفی گسترده‌ای ایجاد می‌کند:

• افزایش فشار کندانسینگ: فشار بالاتر در کندانسور باعث افزایش مصرف برق کمپرسور و فشار کاری بیشتر بر سیستم می‌شود.
• تجمع گرد و غبار روی فین‌ها: رسوب و گرد و غبار باعث افت راندمان حرارتی و کاهش توانایی انتقال حرارت می‌شود.
• دمای بالای کندانسور: حرارت بیش از حد منجر به کاهش طول عمر کمپرسور و احتمال خرابی‌های زودرس می‌شود.
• گرفتگی مدار آب: در کندانسورهای آبی، انسداد مسیر آب، جریان حرارت را کاهش داده و مصرف انرژی را افزایش می‌دهد.

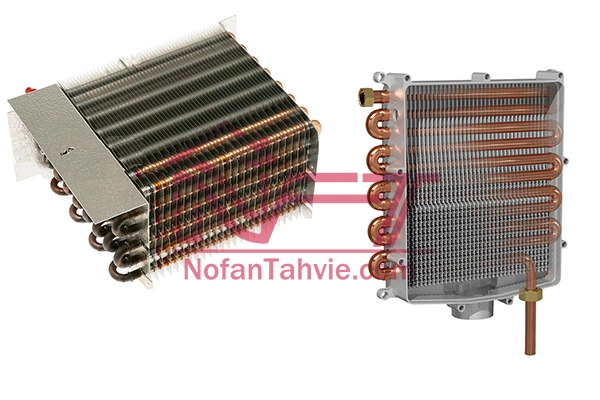

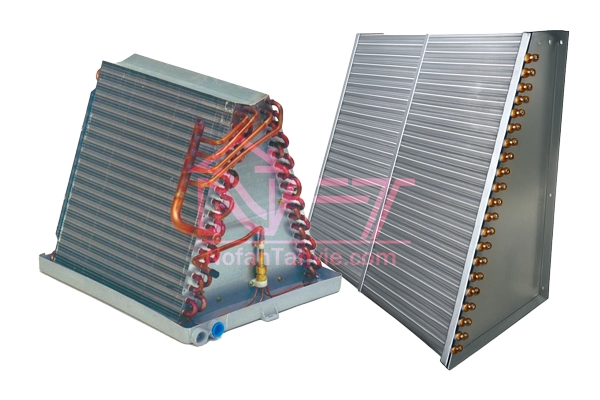

کندانسورها به دو نوع اصلی تقسیم می‌شوند: کندانسور هوایی که با جریان هوا خنک می‌شود و برای نصب آسان و فضای محدود مناسب است، و کندانسور آبی که از آب یا برج خنک‌کننده برای انتقال حرارت استفاده می‌کند و راندمان بالاتری در شرایط صنعتی و حجم حرارت زیاد دارد. انتخاب نوع کندانسور مناسب به نیازهای ساختمان، شرایط محیطی و میزان انرژی مصرفی بستگی دارد.

عملکرد صحیح کندانسور نه تنها باعث افزایش کارایی سیستم تهویه مطبوع می‌شود، بلکه طول عمر کمپرسور و سایر تجهیزات را نیز تضمین می‌کند. نگهداری منظم، نظافت کویل‌ها و بررسی جریان هوا یا آب خنک‌کننده، از مهم‌ترین عوامل تضمین عملکرد بهینه کندانسور است.

انتخاب و طراحی کویل آب‌گرم

طراحی صحیح کویل آب‌گرم یکی از مهم‌ترین عوامل راندمان آن است و باید بر اساس موارد زیر انجام شود:

• دبی آب گرم (GPM یا L/min)
• اختلاف دمای ورودی و خروجی آب (ΔT)
• دبی و سرعت هوای عبوری (CFM)
• تعداد ردیف‌ها (1 تا 4 ردیف)
• تراکم فین‌ها (8 تا 14 FPI)
• نوع منبع آب گرم (پکیج، بویلر، انرژی خورشیدی)

کویل آب‌گرم یکی از اجزای کلیدی سیستم‌های داکت اسپلیت و فن‌کویل است که وظیفه آن انتقال حرارت از آب گرم به جریان هوای عبوری است. این کویل معمولاً از لوله‌های مسی یا فولادی به همراه پره‌های آلومینیومی یا مسی ساخته می‌شود و داخل یک قاب مقاوم فلزی قرار دارد تا استحکام و دوام کافی داشته باشد.

در زمستان، کویل آب‌گرم نقش حیاتی پیدا می‌کند زیرا گرمای تولید شده توسط سیستم‌های مرکزی یا پکیج آب گرم را به هوای عبوری منتقل می‌کند و محیط را به شکل یکنواخت گرم می‌کند. بدون عملکرد صحیح این کویل، راندمان سیستم کاهش یافته و مصرف انرژی افزایش می‌یابد.

مزایای کویل آب‌گرم در فصل سرد:

1. گرمایش یکنواخت و سریع محیط: انتقال حرارت موثر به تمام بخش‌های فضا بدون ایجاد نقاط سرد.
2. افزایش راندمان انرژی: کاهش مصرف برق و سوخت با انتقال حرارت مؤثر.
3. کاهش فشار کاری سایر تجهیزات: با گرمادهی مناسب، طول عمر کمپرسور و فن‌ها افزایش می‌یابد.

شرکت‌هایی مانند نوفن تهویه البرز با بهره‌گیری از نرم‌افزارهای تخصصی طراحی حرارتی و استفاده از لوله‌های مسی با قطر و ضخامت استاندارد، کویل‌هایی تولید می‌کنند که راندمان بالا، افت فشار کم و عمر طولانی دارند.

کویل آب‌گرم یکی از مؤثرترین و کارآمدترین اجزای سیستم‌های تهویه مطبوع در فصل زمستان است. این تجهیز با تبدیل حرارت آب به هوای گرم، فضایی راحت، سالم و یکنواخت را ایجاد می‌کند. انتخاب و طراحی صحیح آن نه‌تنها در عملکرد سیستم بلکه در کاهش هزینه‌های انرژی و افزایش عمر تجهیزات نقش تعیین‌کننده دارد.

بنابراین، در هر پروژه‌ی تهویه مطبوع – از واحدهای مسکونی تا ساختمان‌های صنعتی – توجه به کیفیت و طراحی کویل آب‌گرم، کلید دستیابی به گرمایش پایدار و اقتصادی در فصل سرما است.
