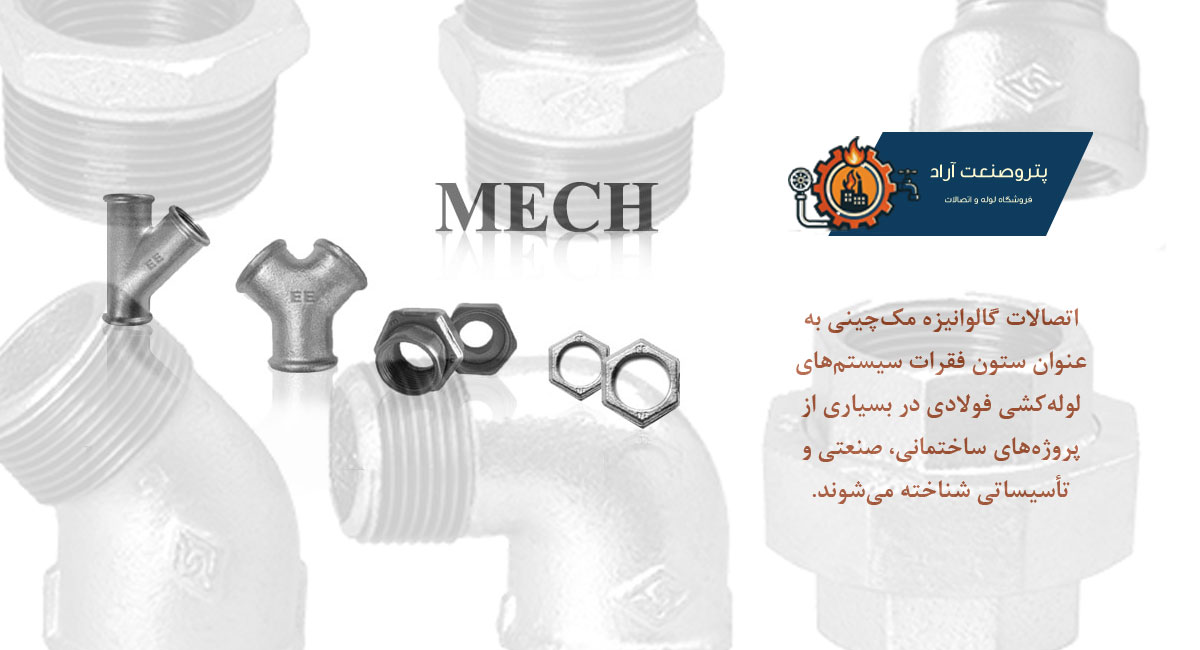

اتصالات گالوانیزه مک‌چینی به عنوان ستون فقرات سیستم‌های لوله‌کشی فولادی در بسیاری از پروژه‌های ساختمانی، صنعتی و تأسیساتی شناخته می‌شوند. این اتصالات که با نام‌های اتصالات گالوانیزه مک‌کینلی یا اتصالات گالوانیزه مک‌ نیز در بازار شناخته می‌شوند، نقش حیاتی در ایجاد شبکه‌های انتقال آب، گاز و سایر سیالات تحت فشار ایفا می‌کنند.

بخش اول: انتخاب صحیح اتصالات گالوانیزه مک‌چینی

انتخاب درست، اولین و مهمترین قدم در مسیر اجرای یک سیستم لوله‌کشی مطمئن است. این انتخاب تنها به خرید اتصالات گالوانیزه مک‌ محدود نمی‌شود، بلکه شامل در نظر گرفتن فاکتورهای متعددی است که در ادامه به تفصیل بررسی می‌شوند.

۱. درک مشخصات فنی و استانداردها

 اتصالات گالوانیزه مک‌چینی بر اساس استانداردهای مشخصی تولید می‌شوند.

الف) استاندارد مواد و پوشش:

• ASTM A153: این استاندارد آمریکایی مشخصات پوشش روی (گالوانیزه) بر روی قطعات آهنی و فولادی را تعریف می‌کند.
• BS EN ISO 1461: استاندارد بین‌المللی و اروپایی برای گالوانیزه گرم قطعات فولادی.
• DIN 2440 / DIN 2441: استانداردهای آلمانی مربوط به لوله‌های فولادی رزوه‌دار که اتصالات مک‌چینی با آنها هماهنگ هستند.

ب) نوع رزوه (دنده):

• رزوه NPT (National Pipe Tapered): این رزوه مخروطی است و با چرخش، به تدریج درگیر شده و خودش باعث آب‌بندی مکانیکی می‌شود. رزوه استاندارد در اتصالات گالوانیزه مک‌چینی است.
• رزوه BSP (British Standard Pipe): این استاندارد بیشتر در اروپا و بخش‌هایی از آسیا رایج است و خود به دو نوع موازی (BSPP) و مخروطی (BSPT) تقسیم می‌شود.

ج) کلاس فشار (Schedule):اتصالات و لوله‌های گالوانیزه بر اساس ضخامت دیواره، در کلاس‌های فشاری مختلفی تولید می‌شوند. متداول‌ترین آنها Schedule 40 (کلاس ۴۰) برای مصارف عمومی و Schedule 80 (کلاس ۸۰) برای فشارهای بالاتر است. انتخاب کلاس فشار باید با توجه به فشار کاری طراحی سیستم انجام شود.

۲. تعیین نوع و سایز اتصال

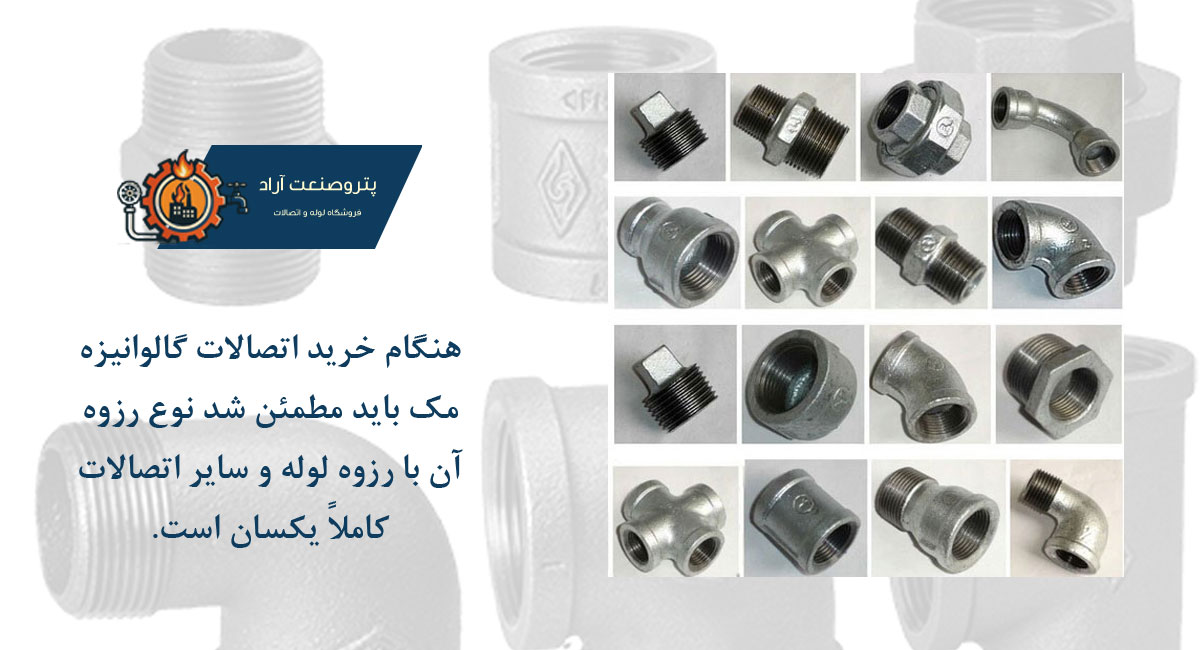

اتصالات گالوانیزه مک‌چینی در انواع مختلفی برای انشعاب‌گیری، تغییر جهت، تغییر سایز و اتصال خطوط تولید می‌شوند.

انواع پرکاربرد:

• زانو (Elbow): برای تغییر مسیر خط لوله. معمولاً در زوایای ۴۵ و ۹۰ درجه موجود است.
• سه‌راه (Tee): برای گرفتن انشعاب از خط اصلی.
• کاهشی (Reducer): برای اتصال دو لوله با قطر مختلف. هم به صورت هم‌مرکز (Concentric) و هم غیرهم‌مرکز (Eccentric) وجود دارد.
• بوشن (Coupling): برای اتصال دو لوله هم‌قطر در یک راستا.
• مهره ماسوره (Union): برای اتصال دو لوله به شکلی که امکان جداسازی آسان در آینده فراهم شود.
• درپوش (Cap) و پیچ گوشتی (Plug): برای مسدود کردن انتهای خط لوله یا دهانه اتصالات.
• فلنج (Flange): برای اتصال به دستگاه‌ها، شیرآلات یا ایجاد نقاط قابل جداسازی.

تعیین سایز (Size):سایز  اتصالات گالوانیزه مک‌  بر اساس قطر اسمی لوله (Nominal Pipe Size – NPS) بیان می‌شود. این عدد لزوماً برابر قطر داخلی یا خارجی واقعی نیست، بلکه یک شماره استاندارد است. مثلاً سایز ۱ اینچ، ۲ اینچ و غیره. بسیار مهم است که سایز اتصال با سایز لوله کاملاً مطابقت داشته باشد. کوچکترین عدم تطابق می‌تواند باعث نشتی یا ایجاد تنش در سیستم شود.

۳. ارزیابی کیفیت و بازرسی پیش از خرید

قبل از اقدام به خرید اتصالات گالوانیزه مک‌، بررسی فیزیکی و ظاهری محصول ضروری است.

نکات کلیدی در بازرسی کیفیت:۱. یکنواختی و ضخامت پوشش: پوشش گالوانیزه باید یکنواخت، صاف و عاری از تخلخل (حفره‌های ریز) باشد. رنگ آن باید نقره‌ای مات تا کمی آبی باشد. پوشش نازک یا ناهمگون نشانه کیفیت پایین فرآیند گالوانیزاسیون است.
۲. عدم وجود چکه‌روی (Drip) یا زائده‌های اضافی: گاهی در فرآیند گالوانیزه، قطرات روی اضافی در قسمت‌هایی مانند داخلی رزوه‌ها باقی می‌ماند که می‌تواند مانع از پیچش کامل اتصال شود. این زوائد باید بررسی و در صورت لزوم با برس سیمی پاک شوند.
۳. دقت رزوه‌ها: رزوه‌ها باید تمیز، کامل و عاری از لهیدگی یا خراش باشند. می‌توان یک لوله یا یک اتصال دیگر را به صورت دستی و بدون فشار چند دور در آن پیچاند تا از سلامت رزوه اطمینان حاصل کرد.
۴. عدم وجود ترک یا عیوب ریخته‌گری: سطح اتصال باید از نظر ترک‌های ریز، حباب‌های بزرگ یا ناصافی‌های عمیق بررسی شود.
۵. برچسب و شناسه استاندارد: محصولات باکیفیت معمولاً دارای نشان استاندارد، نام یا لوگوی کارخانه و شماره مشخصه هستند.

تأمین از یک فروشگاه معتبر مانند فروشگاه پترو صنعت آراد که محصولات را از تولیدکنندگان شناخته شده تهیه می‌کند، ریسک دریافت محصول بی‌کیفیت را به شدت کاهش می‌دهد. مقایسه قیمت اتصالات گالوانیزه مک‌ در کنار کیفیت ارائه شده، معیار بهتری برای انتخاب است.

بخش دوم: نصب اصولی و گام به گام اتصالات گالوانیزه مک‌چینی

پس از انتخاب صحیح، مرحله نصب آغاز می‌شود. رعایت دقیق مراحل نصب، کلید دستیابی به یک سیستم بدون نشتی و با عمر طولانی است.

مرحله ۱: آماده‌سازی و برنامه‌ریزی

الف) مطالعه نقشه و اندازه‌گیری:قبل از شروع، نقشه لوله‌کشی باید به دقت مطالعه شود. طول لوله‌های مورد نیاز، موقعیت دقیق اتصالات، زوایا و فواصل باید محاسبه و علامت‌گذاری شود. یک اشتباه محاسباتی کوچک می‌تواند کل نقشه را به هم بزند.

ب) ابزار و مواد مصرفی مورد نیاز:

• ابزار برش لوله: اره نواری، اره آهن‌بر با تیغه مناسب، یا کاتر لوله بر. از فرز اکنگاری به دلیل ایجاد حرارت زیاد و آسیب به پوشش گالوانیزه باید اجتناب کرد.
• ابزار رزوه‌زنی: قالب و تیغه رزوه‌زنی (Die) متناسب با سایز لوله (معمولاً نمره ۱ تا ۶). این قالب باید تمیز و تیز باشد تا رزوه‌ای صاف و تمیز ایجاد کند.
• ابزار نصب: آچار فرانسه، آچار آلن، آچار شلاقی، آچار لوله‌گیر (Pipe Wrench) با فک نرم برای جلوگیری از آسیب به پوشش. برای اتصالات کوچک‌تر می‌توان از آچار تخت استفاده کرد.
• مواد آب‌بندی: نوار تفلون (PTFE) یا خمیر درزگیر مخصوص لوله‌کشی. از کنف و سرب به دلیل قدیمی بودن و مشکلات بهداشتی در خطوط آب آشامیدنی استفاده نمی‌شود.
• وسایل ایمنی: عینک محافظ، دستکش کار، ماسک گرد و غبار.
• وسایل کمکی: روغن مخصوص رزوه‌زنی، برس سیمی برای تمیز کردن رزوه‌ها، گونیا و متر.

مرحله ۲: برش و رزوه‌زنی لوله‌های گالوانیزه

الف) برش دقیق:لوله را با دقت و عمود بر محور طولی آن برش دهید. یک برش کج، رزوه‌زنی صحیح را غیرممکن می‌سازد و اتصال محکمی ایجاد نمی‌کند. پس از برش، با یک سوهان یا سنگ سمباده، لبه تیز داخلی و خارجی لوله (Burr) را کاملاً پاک کنید. این لبه‌های تیز می‌توانند هنگام مونتاژ، نوار تفلون را پاره کنند و در جریان سیال ایجاد اغتشاش نمایند.

ب) رزوه‌زنی اصولی:

• قالب رزوه‌زنی را در دستگاه (گیره) محکم کرده و سر لوله را در فک لوله‌گیر کاملاً ثابت کنید.
• محل رزوه‌زنی و تیغه‌های قالب را با روغن مخصوص کاملاً چرب کنید. این کار هم باعث خنک‌کاری می‌شود و هم رزوه صاف و تمیزی ایجاد می‌کند.
• قالب را با فشار یکنواخت و به آرامی بر روی لوله بچرخانید. پس از ایجاد چند دور اول، قالب خودش شروع به کشیدن می‌کند.
• رزوه‌زنی را تا جایی ادامه دهید که طول رزوه ایجاد شده کمی کمتر از عمق رزوه داخل اتصال باشد. معمولاً ایجاد ۵ تا ۷ دور رزوه کامل کافی است.
• پس از پایان کار، قالب را با چرخش معکوس از لوله جدا کنید.
• با دقت و با استفاده از برس سیمی، براده‌های آهن و روغن را از روی رزوه تمیز کنید. رزوه باید کاملاً براق و تمیز باشد.

مرحله ۳: آب‌بندی و مونتاژ اتصالات

الف) انتخاب ماده آب‌بندی:

• نوار تفلون (PTFE): برای اکثر کاربردهای آب و گاز مناسب است. نوار باید به دور رزوه لوله (در جهت عقربه‌های ساعت) پیچیده شود. از ۳ تا ۵ دور کامل معمولاً کافی است. نوار نباید از لبه اول رزوه فراتر رود، زیرا ممکن است وارد مسیر سیال شود.
• خمیر درزگیر (Pipe Dope): برای کاربردهای با فشار بالا یا دمای بالا گزینه بهتری است. باید به صورت یکنواخت و نه خیلی ضخیم بر روی رزوه مالیده شود. ترکیب خمیر و نوار تفلون نیز توسط برخی مجریان توصیه می‌شود.

ب) مونتاژ اتصال:

• اتصالات  مک‌  را بر روی رزوه لوله، ابتدا با دست بپیچانید. در این مرحله باید به راحتی و بدون فشار زیاد، حداقل ۲ تا ۳ دور دستی پیچ بخورد. اگر اتصال حتی با دست سخت رفت، احتمالاً رزوه آسیب دیده یا نوع آن اشتباه است.
• پس از سفت شدن دستی، از آچار لوله‌گیر برای محکم کردن نهایی استفاده کنید. توجه داشته باشید که آچار باید بر روی بدنه اتصال (و نه رزوه‌های آن) قرار گیرد.
• نیروی پیچش باید متعادل باشد. محکم‌کردن بیش از حد (Over-tightening) می‌تواند باعث ترک خوردن اتصالات چدنی یا تغییر شکل رزوه‌ها شود. معمولاً پس از محکم کردن با آچار، اتصال باید ۲ تا ۳ دور دیگر بچرخد. با تجربه می‌توان میزان مناسب سفت‌کردن را تشخیص داد.
• برای اتصالاتی مانند سه‌راه یا زانو، از دو آچار استفاده کنید: یکی برای ثابت نگه داشتن قسمتی که قبلاً نصب شده، و دیگری برای سفت کردن اتصال جدید. این کار از پیچش و ایجاد تنش در بخش‌های قبلی سیستم جلوگیری می‌کند.

مرحله ۴: نصب سیستم و نکات پایانی

الف) شاسی‌کشی و نگهدارنده‌ها:لوله‌ها و اتصالات گالوانیزه مک‌چینی باید به طور مناسب بر روی شاسی یا با استفاده از بست و گیره مهار شوند. این کار از نشستن وزن سیستم بر روی خود اتصالات (به ویژه اتصالات کوچک) جلوگیری کرده و لرزش و تنش‌های مکانیکی را کاهش می‌دهد. فاصله استاندارد بین نگهدارنده‌ها بسته به سایز لوله متفاوت است.

ب) رعایت فاصله از مواد خورنده:تا حد امکان از نصب سیستم لوله‌کشی گالوانیزه در مجاورت مستقیم با موادی مانند سیمان تازه، گچ، پشم شیشه (که برخی انواع آن دارای کلراید هستند) یا سایر مواد شیمیایی خورنده خودداری شود. در صورت اجبار، باید از پوشش‌های محافظ اضافی مانند نوار یا اپوکسی استفاده کرد.

ج) تست فشار (Pressure Test):پس از اتمام نصب و قبل از بهره‌برداری، حتماً سیستم با هوا یا آب تحت فشار آزمایش شود. فشار تست معمولاً ۱.۵ برابر فشار کاری طراحی است.

د) رنگ‌آمیزی (در صورت نیاز):در محیط‌های بیرونی یا صنعتی بسیار خورنده، ممکن است برای افزایش طول عمر، نیاز به رنگ‌آمیزی سیستم باشد.

جدول عیب‌یابی سریع مشکلات متداول در نصب اتصالات گالوانیزه مک‌

با پیروی از این راهنمای جامع، از انتخاب تا نصب نهایی، می‌توان اطمینان حاصل کرد که سیستم لوله‌کشی اجرا شده با اتصالات گالوانیزه مک‌چینی نه تنها نیازهای فعلی پروژه را برآورده می‌سازد، بلکه برای سالیان طولانی، پایدار، ایمن و بدون دردسر عمل خواهد کرد. توجه به جزئیات فنی، استفاده از مواد باکیفیت و رعایت اصول نصب، تفاوت بین یک سیستم معمولی و یک سیستم ممتاز را ایجاد می‌کند. فروشگاه‌های تخصصی مانند فروشگاه پترو صنعت آراد با ارائه محصولات استاندارد و قابل اعتماد، نقش مهمی در تحقق این هدف ایفا می‌کنند.
